双联开关的安装要求和接线图

分类:技术中心 4903人浏览 2018-06-11
分享到:
双联开关又称双控开关。这两条电路保证当任意一个开关状态改变,可以使中间连接的电器和电源在开路/断路状态切换。

安装要求
单联开关的安装要求有如下几点:
①开关内的两个接线柱,一个与电源线路中的一根火线连接,另一个接至灯座的接线柱上。
②安装拉线式开关时,拉线口必须与拉的方向保持一致,否则容易磨断拉线。
③安装平开关时,应使操作柄扳向下时接通电路,扳向上时分断电路。

安装连接

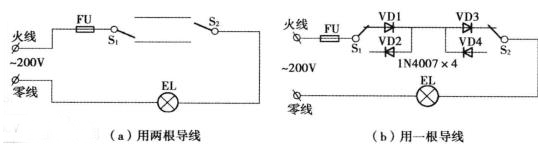

双联开关用在两处控制一盏电灯的方法,如下图所示。它主要为了方便控制照明灯,需要在两地控制一盏灯。
例如,楼梯上使用的照明灯。要求在楼上、楼下都能控制其亮灭。它需要用两根连线。把两只开关连接起来,这样可方便地控制灯的亮灭。这种连接方法也广泛应用于家庭装修控制照明灯中,接线方法如图(a)所示。另一种线路可在两开关之间节省一根导线,可同样达到两只开关控制一盏灯的效果,这很适用于两开关较远的场所中,但缺点是线路由于串接了整流管,灯泡的亮度会降低些,一般可应用于亮度要求不高的场所(b)所示。
特点
1、双控开关与单控开关
单控开关特点:通与断;双控开关特点:上通下断或下通上断。
单控开关只作灯的一地点控制通断作用;双控开关可作为二地分别可控制灯通断作用。
2、双联开关
双联开关又分双联单控和双联双控:
双联单控——组合在一起的两个单开,控制两个点位灯光;
双联双控——多用于两个位置对一个点位灯光开关的控制,或两个点位灯光开关的控制,常用于楼梯间。
