UPS不间断电源由电池组、逆变器和控制电路组成，一端连接电网另一端连接电器负载。在电网电压正常的情况下，不间断电源利用电网电源为自身充电，在电网出现异常的时候，不间断电源将存储于电池中的电能释放，供负载使用。它按工作方式通常分为在线式和后备式（亦称为离线式）两种；按输出波形可分为正弦型、近似正弦型（用阶梯方波来拟合正弦波亦称PWM技术）等。

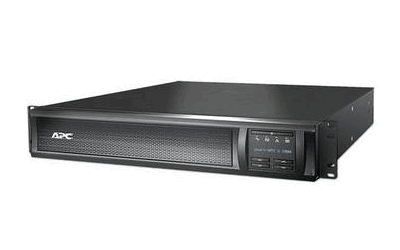

APC UPS电源 SMX1500RMI2U
UPS不间断电源常见故障处理
1、有市电时UPS输出正常，而无市电时蜂鸣器长鸣，无输出。
故障分析：从现象判断为蓄电池和逆变器部分故障，可按以下程序检查：
检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。
若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。
若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。
若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因；
若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。
上述排故顺序也可倒过来进行，有时能更快发现故障。
2、蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。 故障分析：从现象判断为蓄电池或充电电路故障，可按以下步骤检查：
检查充电电路输入输出电压是否正常；
若充电电路输入正常，输出不正常，断开蓄电池 再测，若仍不正常则为充电电路故障；
若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。
3、逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有：
过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用；
脉宽调制（PWM）组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏；
功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。
4、UPS开机后，面板上无任何显示，UPS不工作。
故障分析：从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路：
检查市电输入保险丝是否烧毁；
若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭；
若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。
若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。
5、在接入市电的情况下，每次打开UPS，便听到继电器反复的动作声，UPS面板电池电压过低指示灯长亮且蜂鸣器长鸣。
根据上述故障现象可以判断：该故障是由蓄电池电压过低，从而导致UPS启动不成功而造成的。拆下蓄电池，先进行均衡充电（所有蓄电池并联进行充电），若仍不成功，则只有更换蓄电池。
6、一台后备UPS有市电时工作正常，无市电时逆变器有输出，但输出电压偏低，同时变压器发出较大的噪音。
故障分析：逆变器有输出说明末级驱动电路基本正常，变压器有噪音说明推挽电路的两臂工作不对称，检测步骤如下：
检查功率是否正常；
若功率正常，再检查脉宽输出电路输出信号是否正常；
若脉宽输出电路输出正常，再检查驱动电路的输出是否正常。
7、在市电供电正常时开启UPS，逆变器工作指示灯闪烁，蜂鸣器发出间断叫声，UPS只能工作在逆变状态，不能转换到市电工作状态。
故障分析：不能进行逆变供电向市电供电转换，说明逆变供电向市电供电转换部分出现了故障，要重点检测：
市电输入保险丝是否损坏；
若市电输入保险丝完好，检查市电整流滤波电路输出是否正常；
若市电整流滤波电路输出正常，检查市电检测电路是否正常；
若市电检测电路正常，再检查逆变供电向市电供电转换控制输出是否正常。
8、后备式UPS当负载接近满载时，市电供电正常，而蓄电池供电时蓄电池保险丝熔断。
故障分析：蓄电池保险丝熔断，说明蓄电池供电流过大，检测步骤如下：
逆变器是否击穿；
蓄电池电压是否过低；
若蓄电池电压过低，再检测蓄电池充电电路是否正常；
若蓄电池充电电路正常，再检测蓄电池电压检测电路工作是否正常。
9、UPS只能由市电供电而不能转为逆变供电。
故障分析：不能进行市电向逆变供电转换，说明市电向逆变供电转换部分出现故障，要重点检测：
蓄电池电压是否过低，蓄电池保险丝是否完好；
若蓄电池部分正常，检查蓄电池电压检测电路是否正常；
若蓄电池电压检测电路正常，再检查市电向逆变供电转换控制输出是否正常。
如何延长UPS的供电时间？
延长不间断电源系统的供电时间有两种方法：
1．外接大容量电池组：可根据所需供电时间外接相应容量的电池组，但须注意此种方法会造成电池组充电时间的相对增加，另外也会增加占地面积与维护成本，故需认真评估。
2．选购容量较大的不间断电源系统：此方法不仅可减少维护成本，若遇到负载设备扩充，较大容量的不断电系统仍可立即运作。
UPS电源系统开、关机
第一次开机
(1）按以下顺序合闸：储能电池开关→自动旁路开关→输出开关依次置于“ON"。
(2）按UPS启动面板“开”键，UPS电源系统将徐徐启动，“逆变”指示灯亮，延时1分钟后，“旁路”灯熄灭，UPS转为逆变供电，完成开机。
经空载运行约10分钟后，按照负载功率由小到大的开机顺序启动负载。
日常开机
只需按UPS面板“开”键，约20分钟后，即可开启电脑或其它仪器使用。通常等UPS启动进入稳定工作后，方可打开负载设备电源开关（注：手动维护开关在UPS正常运行时，呈“OFF"状态）。
关机
先将电脑或其它仪器关闭，让UPS空载运行10分钟，待机内热量排出后，再按面板“关”键。
