电压表是测量电压的一种仪器，常用电压表——伏特表的符号为“V”。
传统的指针式电压表包括一个灵敏电流计，在灵敏电流计里面有一个永磁体，在电流计的两个接线柱之间串联一个由导线构成的线圈，线圈放置在永磁体的磁场中，并通过传动装置与表的指针相连。大部分电压表都分为两个量程。电压表有三个接线柱，一个负接线柱，两个正接线柱，电压表的正极与电路的正极连接，负极与电路的负极连接。
电压表指针刻度

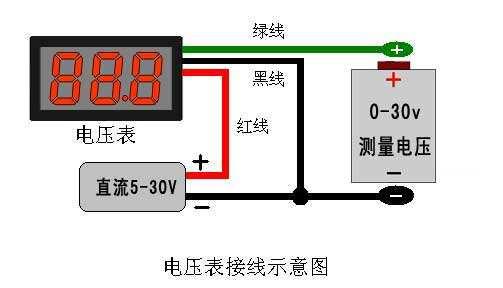

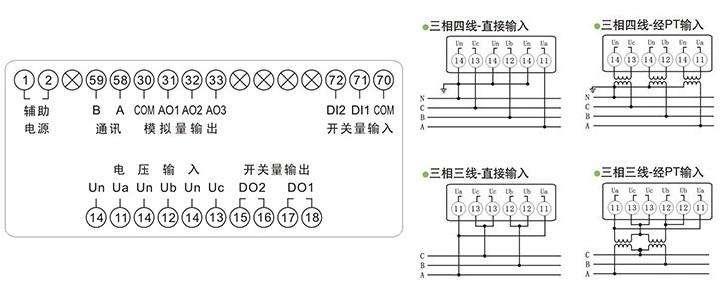

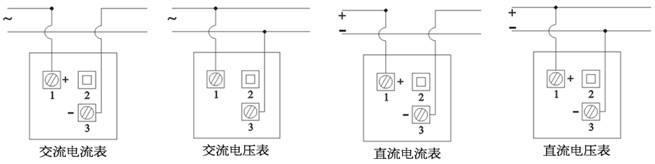

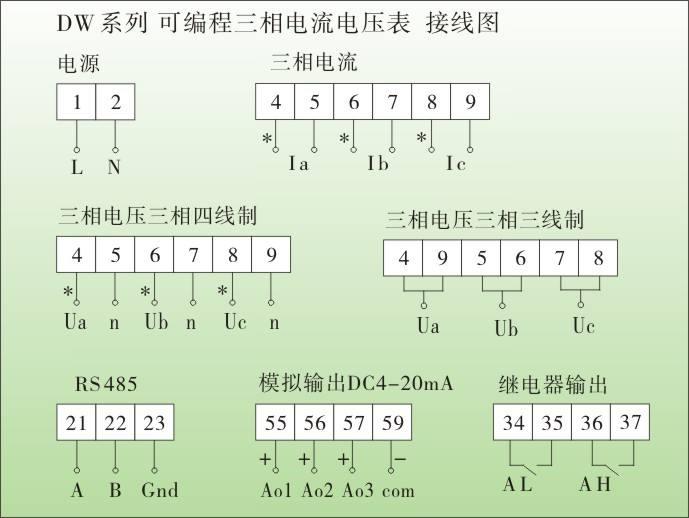

电压表接线示意图：
测量范围
1、交流电压测量范围：直接输入：AC500V、199.9V、19.99V、1.999V，使用电压互感器输入：X/100V（可根据用户要求定制）
2、交流电流测量范围：直接输入：5A（1.999A、199.9mA，可根据要求定制）使用电流互感器输入：（X∶5A）10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A
3、直流电压测量范围：直接输入：DC600V、199.9V、19.99V、1.999V，（可根据用户要求定制）
4、直流电流测量范围使用分流器输入：（X∶75mV）；
电压表是个大的电阻器，理想的认为是断路。在并联电路中并联了电压表(跟别的用电器并联)和用电器，如果在干路中没有其他的用电器，可以认为测量电源电压(因为并联电路上的用电器全部享用了电源的电压)；如果干路中还连接其他的用电器，那这个用电器就分享了部分电源电压，那电压表测的只能是部分电压(连接在哪个用电器就是哪个用电器的电压)。
