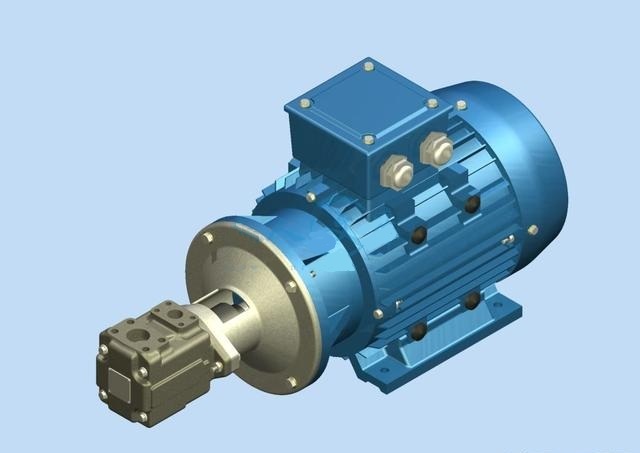

液压泵主要分为齿轮泵、叶片泵、柱塞泵,那么什么场合下用什么泵?今天就带大家了解一下如何选用液压泵。
齿轮泵
外啮齿轮泵:对油不敏感,结构简单,造价低,脉动大,噪声大
内啮齿轮泵:对油不敏感,结构简单,造价高,脉动小,噪声小
叶片泵
双作用:对油敏感,结构紧凑,不可变量,不受径向不平衡力,噪声小
单作用:可变量,压力低,受径向不平衡力,噪声大
柱塞泵:压力高,可变量,对油敏感,噪声大

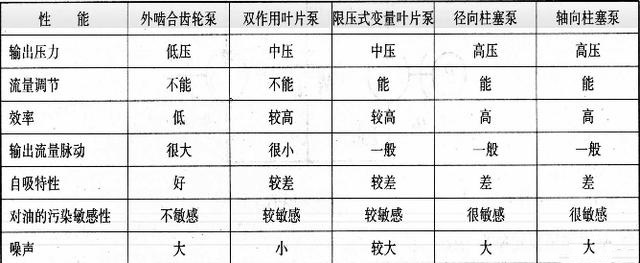

1、选择液压泵的原则
指标①是否要求变量:如果要求变量,则选择径向柱塞泵、轴向柱塞泵、单作用叶片泵。
指标②工作压力:一般来说,柱塞泵压力31.5MPa,属于高压;叶片泵压力6.3MPa,高压化以后可达16MPa,属于中压;齿轮泵压力2.5MPa,属于低压,但是高压化以后可达21MPa,达到中高的层次。
指标③工作环境:即对污染源的抵抗能力,其中齿轮泵的抗污染能力最好,其次是叶片泵,最后是柱塞泵。
指标④噪声:低噪声的主要有内啮合齿轮泵、双作用叶片泵和螺杆泵,其中双作用叶片泵和螺杆泵的瞬时流量均匀,没有太大的脉动。
指标⑤效率:轴向柱塞泵的总效率最高,其次是叶片泵,最后是齿轮泵;同一结构的泵,排量大的泵总效率高;同一排量的泵在额定工况下总效率最高。
2、液压泵大小的选用
确定好液压泵的种类之后,我们需要进行参数的计算。
液压泵的选择,通常是先根据对液压泵的性能要求来选定液压泵的型式,再根据液压泵所应保证的压力和流量来确定它的具体规格。
液压泵的工作压力是根据执行元件的最大工作压力来决定的,考虑到各种压力损失,泵的最大工作压力P泵可按下式确定:
P泵≥K压*K缸
式中:P泵为液压泵所需要提供的压力,MPa,K压为系统中压力损失系数,取1.3~1.5,P缸指液压缸中所需的最大工作压力,MPa
液压泵的输出流量取决于系统所需最大流量及泄漏量,即Q泵≥K流*Q缸
式中:Q泵指液压泵所需输出的流量,m³/min,K流指系统的泄露系数,取1.1~1.3,Q缸为液压缸所需提供的最大流量,m³/min。若为多液压缸同时动作,Q缸应为同时动作的几个液压缸所需的最大流量之和。
在P泵、Q泵求出以后,就可具体选择液压泵的规格,选择时应使实际选用泵的额定压力大于所求出的P泵值,通常可放大25%。泵的额定流量略大于或等于所求出的Q缸值即可。

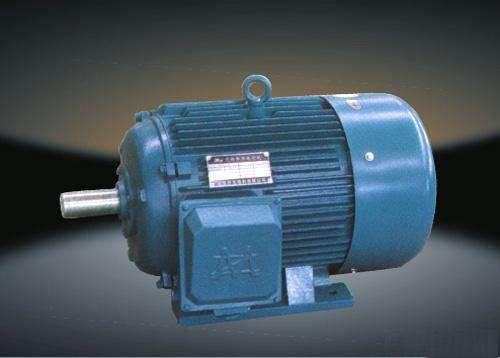

3、电动机参数的选择
选完液压泵之后,还要确定驱动液压泵的电机功率。功率值可按下式确定:
PM指电动机所需的功率,单位是KW;P泵为泵所需的最大工作压力,单位是MPa;Q泵为所需输出的最大流量,单位是L/min;η指泵的总效率,各种泵的总效率大致为:齿轮泵0.6~0.7,叶片泵0.6~0.75;柱塞泵0.8~0.85。
这样就可以准确的选出液压泵的规格、型号及驱动的电机了。
