电力拖动控制线路图

分类：技术中心 2094人浏览 2017-07-18
标签：电力拖动电动机控制 分享到：
        电力拖动，是指用电动机拖动生产机械的工作机构使之运转的一种方法。它包括电源，电动机，控制设备，传动机构。要想机械完成一定的工艺，就要求电动机按工艺要求完成不同的旋转方式，用某一种线路连接控制设备使之达到要求，这些线路就是电力拖动控制线路。它包括有：点动线路，连续运转电路，正反转电路，多地控制线路，降压启动线路，多速异步电动机控制线路，位置控制线路等。这些都是电力拖动控制线路。

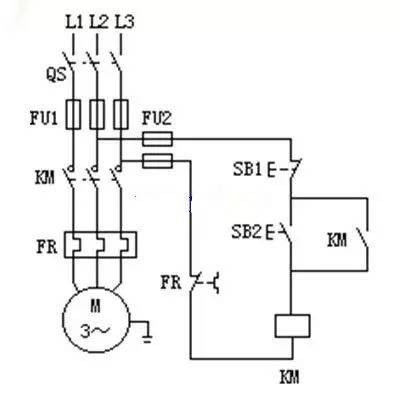

1、电动机连续运转控制原理图

电动机连续运转控制原理图

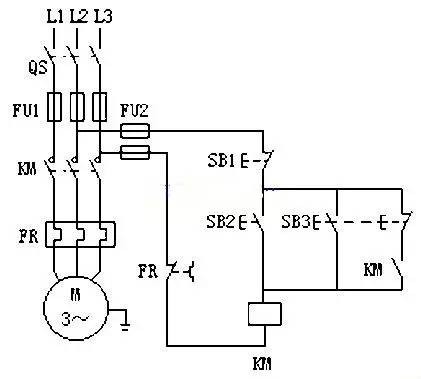

2、电动机点动控制原理图

电动机点动控制原理图

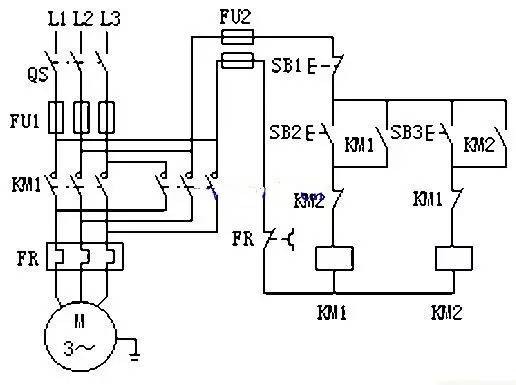

3、接触器控制的正反转电路

接触器控制的正反转电路

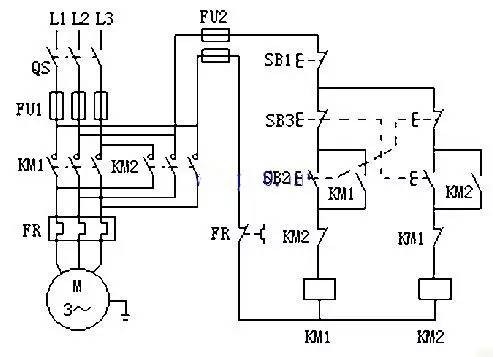

4、双重联锁正反转控制电路

双重联锁正反转控制电路

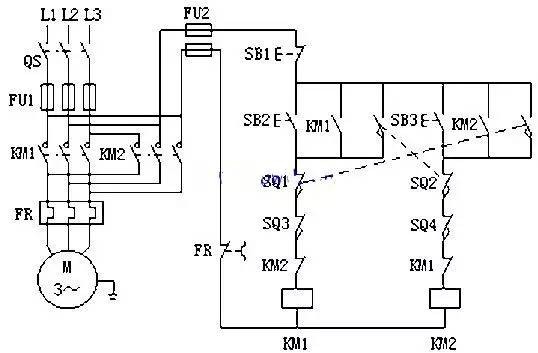

5、自动往返控制电路原理图

自动往返控制电路原理图

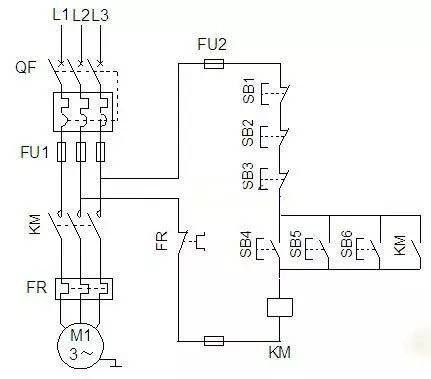

6、多地控制

多地控制

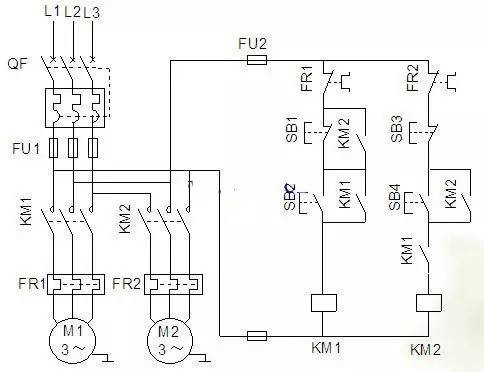

7、顺序控制—先启后停

顺序控制—先启后停

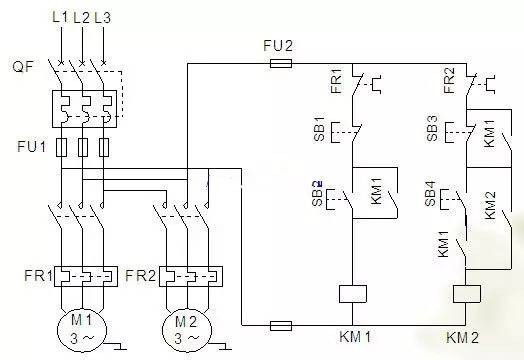

8、顺序控制—先启先停

顺序控制—先启先停

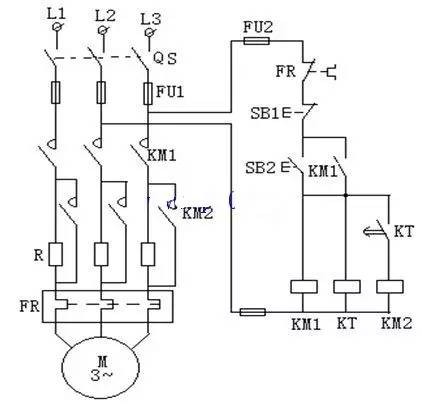

9、三相笼型异步电动机定子绕组串电阻起动

三相笼型异步电动机定子绕组串电阻起动

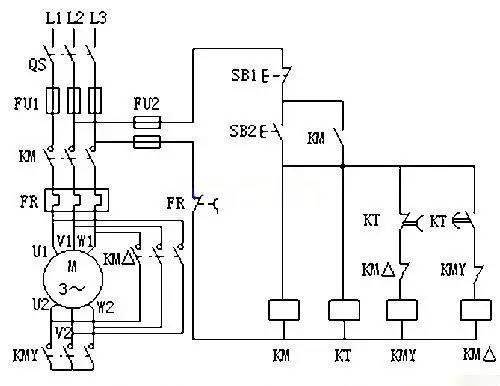

10、Y—△降压起动控制

Y—△降压起动控制

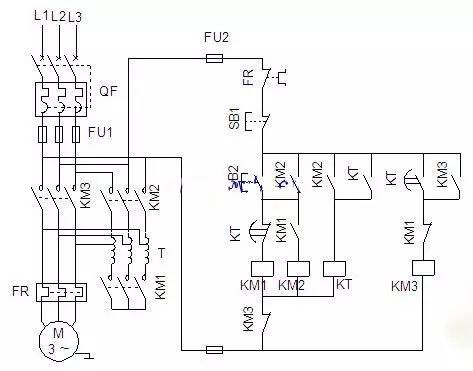

11、自耦变压器降压启动

自耦变压器降压启动

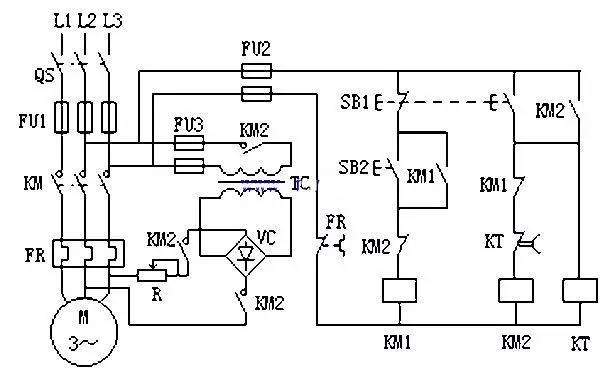

12、电动机能耗制动控制电路的原理图

电动机能耗制动控制电路的原理图

13、单向反接制动控制电路

单向反接制动控制电路
