在工业过程中，如果设备和系统需要为信号、数据与电源的传输分别配备不同电缆的话，不仅过程耗时、成本较高，而且布线复杂，从而对整个系统的可用性产生很大影响。菲尼克斯电气的混合连接器则是工业环境中的智能连接解决方案。在自动化系统中，混合连接器使信号、数据和电源的传输更加灵活，非常适用于各种复杂的任务。菲尼克斯电气提供的M23和M40混合连接器功能强大，专为现场设备之间的串行布线而设计。
用于串行布线的混合连接器
在变频控制驱动解决方案中，将控制柜连接到电机通常仍然使用星形布线方案。之前，几乎所有的串行布线采用的都是串行总线的方式。使用新的M40混合连接器和混合伺服电缆，实现了用户对信号、数据和电源的串行布线和控制。
为此，伺服链路中的每个设备都配有两个设备连接器。从防错插考虑，一个连接器可以用针式接头，另一个为孔式接头。在同一个连接器中将信号、数据和电源插针组合在一起，这使得M40混合连接器可适用于高达630/850V AC/DC的高电压和高达70A的电流传输。
提高系统可用性
混合连接技术不仅减少了系统布线对设备和控制柜空间的需求，设备和线缆也更加简洁清晰，只需单根电缆即可。相对较少的电缆外径尺寸降低了电缆沟槽铺设的成本。混合连接技术布线的另一个优点是：由于需要安装的线缆减少了三分之二，因此，设备、机器和系统部件的调试和维护更加简便。制造商和用户可从SPEEDCON快速连接技术中受益。无需任何工具，只需手动旋转半圈即可建立连接，装配时间缩减90%。
相同的功能，更小的尺寸

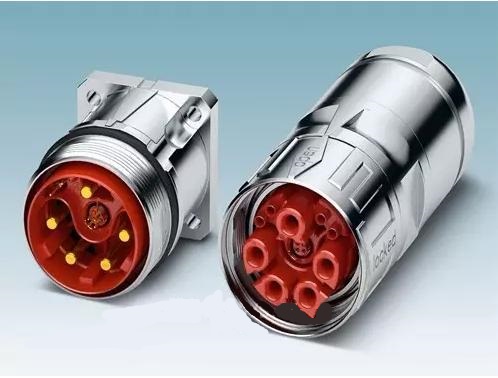

新型M40混合连接器可应用于多种领域。用户可以使用L1-L3，N，PE, 信号，数据，可用于630V AC三相电源供电或者用于850V DC的分布式电机控制方案。连接器使用不同的防插错编码以及不同的颜色环来防止插错。
与矩形连接器相比，标准尺寸的M40连接器在节省空间方面有巨大的优势。圆形连接器体积更加紧凑，且不会降低性能。除了体积紧凑外，坚固耐用的菲尼克斯混合连接器采用4位单独的数据屏蔽针用于CAT5的数据传输，传输速率几乎可以满足所有总线系统数据传输要求。数据插针直径为0.8mm，比0.6mm插针更加坚固，并且可实现便捷可靠的组装。
针对不同应用的多种版本
在无需屏蔽数据接口的应用中，CAT5数据传输插针可由4位非屏蔽信号插针所替代。因此，连接器可接八根直径为1mm的信号插针，而电源插针在所有其他方面的性能特性与其相同。
连接器的每个信号插针可传输高达8A的电流，导线横截面为1.5 mm²，可实现控制电路的诸多信号接入，可应付设备突然断电的电流冲击。得益于合适的电气间隙和爬电距离，信号插针可传输高达500VAC的电源电压。
