变频调速的原理及电机系统节能改造

分类：技术中心 2389人浏览 2017-03-22

电机是一种应用量大、使用范围广的高耗能动力设备。据统计，我国的总装机容量约为4亿千瓦，年耗电量约为6000亿kwh，约占工业用电的70—80%。我国以中小型电机为主，约占80%，而中小型电机耗损的电量却占总损耗量的90%。电机在我国的实际应用中，同国外相比差距很大，机组效率为75%，比国外低10%；系统运行效率为30—40%，比国际先进水平低20—30%。因此在我国中小型电机具有极大的节能潜力，推行电机节能势在必行。

由于异步电机结构简单、制造方便、价格低廉、坚固耐用、运行可靠，可用于恶劣的环境等优点，在工农业生产中得到了广泛的应用。特别是对各行各业的泵类和风机的拖动上非彼莫属，因此，拖动泵类和风机的电机节能工作倍受重视。

随着科学技术的飞速发展，特别是电力电子技术、微电子技术、自动控制技术的高度发展和应用使变频器的节能效果更为显著。它不但能实现无级调速，而且在负载不同时，始终高效运行，有良好的动态特性，能实现高性能、高可靠性、高精度的自动控制。相对于其它调速方式（如：降压调速、变极调速、滑差调速、交流串级调速等），变频调速性能稳定、调速范围广、效率高，随着现代控制理论和电力电子技术的发展，交流变频调速技术日臻完善，它已成为交流电机调速的最新潮流。变频调速装置（变频器）已在工业领域得到广泛应用。

使用变频器调速信号传递快、控制系统时滞小、反应灵敏、调节系统控制精度高、使用方便、有利于提高产量、保证质量、降低生产成本，因而使用变频器是厂、矿企业节能降耗的首选产品。

变频电机节电器是一种革命性的新一代电机专用控制产品，基于微处理器数字控制技术，通过其内置的专用节电优化控制软件，动态调整电机运行工程中的电压和电流，在不改变电机转速的条件下，保证电机的输出转矩与负荷需求精确匹配，从而有效避免电机因出力过度造成的电能浪费。

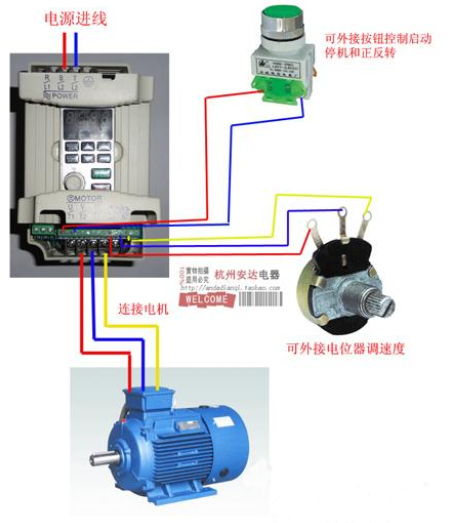

变频调速原理

交流电动机是当前应用最广泛的电机，约占各类电动机总数的85%，它具有结构简单、价廉、不需维护等优点，但它的弱点是调速困难，因而在许多应用场合受到限制或借助机械方式来实现调速。

变频器就负载类型而言主要有两方面的典型应用：1、恒转矩应用；2、变转矩应用。就应用的目的而言主要有：1、以改进工艺为主要目的，确保工艺过程中的最佳转速、不同负载下的最佳转速以及准确定位等。以其优良的调速性能，提高生产率、提高产品质量、提高舒适性，使设备合理化，适应或改善环境等。2、以节能为主要目的——以流量或压力需要调节的风机、泵类机械的转速控制来实现节能改造效果非常显著。

二、变频调速的原理

在企业所使用的耗电设备中风机、水泵、空压机、液压油泵、循环泵等电机类负载占绝大多数。由受到技术条件限制，这类负载的流量、压力或风量控制系统几乎全部是阀控系统，即电机由额定转速驱动运转，系统提供的流量、压力或风量恒定，当设备工作需求发生变化时，由设在出口端的溢流、溢压阀或比例调节来调节负载流量、压力或风量、从而满足设备工况变化的需要。

而经溢流溢压阀或比例调节阀溢流溢压后，会释放大量的能量，这部分耗散的能量实际上是电机从电网吸收能量中的一部分，造成了电能极大的浪费。从这类负载的工作特性可知，其电机功率与转速立方成正比，而转速又与频率成正比。如果我们改变电机的工作方式，让它不总是在额定工作频率下运转，而是改由变频调整控制系统进行启停控制和调整运行，则其转速就可以在0~2900r/min的范围内连续可调，即输出的流量、压力或风量也随之可在0~100%范围内连续可调，使之与负载的工作需要求精确匹配，从而达到节能降耗的目的。

交流电机转速如下：n=60f（1-s）/p

式中：n=电机转速

f=电源频率

p=电机的极对数

s=转差率

由式可见，交流电动机的同步转速n与电源频率f成正比，所以改变电源频率就能改变电机转速，从而实现调速的目的。

三、变频调速节电原理

变频调速节电，顾名思义，变频调速才能节电。下面主要对两类典型负载应用的节电原理作一下分析。

（1）、恒转矩负载类应用

恒转矩负载即不管转速如何变化，负载转矩是恒定的。

如下公式：P=K*T*N

K=系数
