bender绝缘监测仪的系列中，控制/辅助电路共有三个型号，分别是IR420-D4、IR125Y-4、IR425-D4供用户选择。那么，我们怎样去选择？怎样知道自己真正需要的是那一款呢？（其它品牌不参与其中）。
什么是绝缘监测仪？
1、电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，在两点接地的情况下，都可能造成保护误动或者保护拒动，危害一次系统正常运行。
2、由于直流系统的复杂性和动态性，直流接地故障往往难以定位。同时由于微机保护和综合自动化系统的广泛应用，又对直流系统接地监测装置的准确性和安全性提出了更高的要求。
3、根据监测原理的不同，优维电子的直流系统接地监测装置可分为主动式和被动式两种。主动式需要向系统注入特定的信号，然后通过传感器探测该信号来判断接地回路，其信号又可分为注入式和乒乓原理。被动式不向系统注入任何信号，直接检测各回路的漏电流来判断接地与否。被动式监测不发送任何特定信号作为判断基准，而直流系统中又含有各种干扰信号，因此监测难度远大于主动式。然而被动式监测以其安全性，代表了直流系统监测装置的发展方向，随着现代微电子技术的不断进步，将成为市场的主流。
4、优维电子的直流系统绝缘在线监测装置平衡了监测的准确性和运行的安全性两方面的要求，可实现各类接地故障、绝缘下降、环网状态、交流窜电、直流互串等故障的检测。
5、优维电子的该装置结合了主动式中的乒乓原理及被动监测原理，以多16位CPU并行运算为基础，通过创新的分布式系统构架DADC和先进的全系统分析SynSystem算法，重新定义了直流系统接地故障监测水平的标准。
绝缘监测仪IR420-D4
|
特点：
-
对于IT控制电路绝缘监测AC 0〜300 V
-
两个独立可调响应
-
预置功能（基本参数的自动分配）
-
连接监测系统/地球
-
指示灯：电源接通，报警1，报警2
-
测试/复位按钮内部/外部
-
两个独立的报警继电器（一个转换触点）
-
NO / NC可选
-
故障存储可选
-
具有自动通知自监控
-
多功能LCD显示
-
可调响应延迟
-
2模块外壳（36 MM）
-
符合RoHS
-
弹簧夹（每个连接两个终端）
应用
-
在工业AC控制电路，机械工程，电厂，电梯，自动化等。
-
AC控制和符合DIN EN 60204-1辅助电路，IEC 60204-1，EN 60204-1“机械电气设备”
-
AC辅助电路根据DIN VDE 0100-725（VDE 0100-725）
-
规模较小的AC IT系统等。随着照明系统，移动型发电机
|
常规参数
绝缘符合IEC 60664-1 / IEC 60664-3标准
额定电压250 V
冲击电压/污染等级为4kv/ 3
保护之间的分离（强化绝缘）（A1，A2） - （L1，L2，E，KE，T / R） - （11，12，14） - （21，22，24）
电压测试IEC 61010-1 2.21kv
功耗≤4 VA
标称系统电压Un AC 0 ... 300 V
额定频率fN 42~460赫兹
响应然1（报警1）1~200kΩ
响应RAN2（报警2）1~ 200kΩ
预设设置UN≤72 Un ≤ 72 V Ran1 (Alarm 1) = 20 kΩ/Ran2 (Alarm 2) = 10 kΩ
测量电压Um 12 V
测量电流IM（在Rf = 0Ω）≤200µA
内部直流电阻Ri≥62kΩ
阻抗Zi在50Hz≥60kΩ
外来直流电压UFG≤DC 300 V
允许泄漏电容策≤20 uF的
电缆长度外部测试和复位按钮≤10米
电气寿命10000 OPS
工作温度-25~+ 55°C
用2个M4螺钉安装
重量≤150克
|

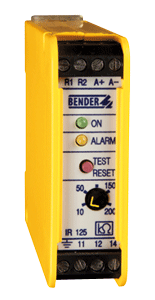

绝缘监测仪IR125Y-4
|
描述：IR125Y监视不接地AC和DC控制电路（IT系统）的绝缘电阻。电源电压从被监视系统采取。
相反，该检测绝缘故障的评估转变电压绝缘监测装置，该系列采用了主动AMP测量原理。
被检测，并报告该对称和非对称的绝缘故障。
特点：
-
响应值，可调10 ... 200千欧
-
LED用于绝缘故障
-
综合测试和复位按钮
-
连接外部复位按钮
-
报警继电器一个转换触点
-
闭路
-
故障存储可选
应用
-
交流和直流控制和符合DIN EN 60204-1辅助电路，IEC 60204-1，EN 60204-1“机械电气设备”
-
DC辅助电路根据DIN VDE 0100-725
-
简单的电池系统
|
常规参数
绝缘符合IEC 60664-1
额定电压交流250 V
冲击电压/污染等级为4kv/ 3
标称系统电压Un AC 19.2~265 V，DC 19.2 ~308 V
电源电压US = UN
消耗功率≤1.5瓦
电气寿命12000次
额定接触电压交流250 V / DC 300 V
使得容量AC / DC 5 A
分断能力2 A，AC 230 V，功率因数= 0.4〜0.2 A，直流220 V，L / R = 0.04小号
环境温度（运行/保存）-10~ + 55°C / -40~ + 70°C
螺钉安装板安装
重量≤130克
|
绝缘监测仪IR425-D4
|
描述：监视不接地AC / DC控制电路（IT系统）的绝缘电阻0~300 V，存在于AC / DC系统DC供电部件对响应没有影响。要监视的外部电源电压太通电系统是可能的。
特点：
-
对于控制电路绝缘监测AC / DC 0 ... 300伏
-
两个独立可调响应
-
预设功能（基本参数的自动分配）
-
连接监测系统/地球
-
指示灯操作，报警1，报警2
-
测试/复位按钮内部/外部
-
两个单独的报警继电器（一个转换触点各自）
-
/ NC可选择
-
故障存储可选
-
具有自动报警信息的自动监测
-
多功能LCD显示
-
可调响应延迟
-
2模块外壳（36 MM）
-
弹簧夹（每个连接两个端子）
应用
-
工业AC / DC控制电路，机械工程，电厂，电梯，自动化等
-
AC / DC控制，并且根据DIN EN 60204-1辅助电路，IEC 60204-1，EN 60204-1 “机器的电气设备”
根据DIN VDE 0100-725（VDE 0100-725）AC / DC辅助电路
-
较小的AC / DC IT系统，例如，作为照明系统
|
常规参数
绝缘配合符合IEC 60664-1 / IEC 60664-3
额定电压250 V
电压测试IEC 61010-1 2.2千伏
功耗≤4 VA
标称系统电压Un AC / DC 0 ~300 V
额定频率fN DC 15~ 460hz
响应然1（报警1）1~200kΩ
响应RAN2（报警2）1~ 200kΩ
预设设置UN≤72 Un ≤ 72 V Ran1 (Alarm 1) = 20 kΩ/Ran2 (Alarm 2) = 10 kΩ
测量电压Um±12 V
测量电流IM（在Rf = 0Ω）≤200µA
内部直流电阻Ri≥62kΩ
阻抗Zi在50Hz≥60kΩ
电缆长度测试和复位按钮≤10米
电气寿命10000 OPS
应用类别AC-13 AC-14 DC-12 DC-12 DC-12
额定工作电压230 V 230 V 220V 110V 24 V
工作电流5 A 3 A 0.1 A 0.2 A 1 A
最小接点负载1毫安AC / DC≥10 V
工作温度-25 ... + 55°C
开启力50 N
测试开启，2.1mm直径
用2个M4螺钉安装
重量≤150克
|
至于选型，可以根据应用的场景和需要的参数去匹配一下合适的型号，假如还是不能确定，详细情况可以联系我们德普瑞的销售，或者技术顾问，他们能根据您的状况给您推荐更合适的产品。
