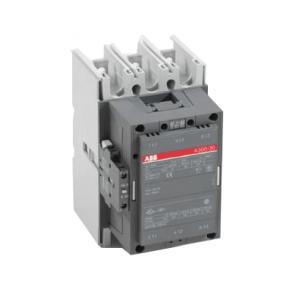

ABB 接触器 A260-30-11 产品描述
适用于各种应用的三相接触器,例如电动机起动,隔离,旁路和配电应用,最高可达690伏。
采用控制电压操作,24 ... .690 AC,50和60 Hz
ABB 接触器 A260-30-11 产品参数
额定工作电压:主电路690 V
额定频率(f):主电路50/60 Hz
传统的自由空气热电流(Ith):acc。根据IEC 60947-4-1,开路接触器q = 40°C 400 A.
额定工作电流AC-1(Ie):( 690 V)55°C 350 A
(690V)40℃400A
(690V)70℃290A
额定工作电流AC-3(Ie):( 220/230/240 V)55°C 260 A.
(690V)55℃220A
(415V)55℃260A
(440V)55℃240A
(380 / 400V)55℃260A
(500 V)55°C 240 A
额定工作功率AC-3(Pe):( 500 V)180 kW
(690伏)200千瓦
(220/230 / 240V)80kW
(380 / 400V)140kW
(440 V)140 kW
(415 V)140 kW
额定分断能力AC-3 acc。符合IEC 60947-4-1:8 x Ie AC-3
额定制动能力AC-3 acc。符合IEC 60947-4-1:10 x Ie AC-3
短路保护装置:gG型保险丝500 A
额定短时耐受电流(Icw):40°C环境温度,自由空气,冷态15 min 500 A
在40°C的环境温度下,自由空气中,从冷态30 s 1500 A
在40°C自由空气环境温度下,从寒冷状态下10 s 2400 A
在40°C自由空气环境温度下,从冷态1 s 3500 A
在40°C环境温度下,自由空气中,从冷态1分钟1100 A.
最大分断能力:在440V时的cosφ= 0.45(Ie> 100A时的cosφ= 0.35)2600A
在690V 2400A下cosφ= 0.45(cosφ= 0.35,对于> 100A)
最大电气开关频率:AC-3每小时300次
AC-1每小时300次循环
AC-2 / AC-4每小时150个周期
额定工作电流DC-1(Ie):( 110 V)串联2极,40°C 400 A
(220 V)3极,串联40°C 400 A
额定工作电流DC-3(Ie):( 110 V)串联2极,40°C 400 A
(220 V)3极,串联40°C 400 A
额定工作电流DC-5(Ie):( 110 V)串联的2极,40°C 400 A
(220 V)3极,串联40°C 400 A
额定绝缘电压(Ui):符合到UL / CSA 600 V.
ACC。符合IEC 60947-4-1和VDE 0110(Gr.C)1000 V.
额定脉冲耐受电压(Uimp):主电路8 kV
机械耐久性:500万
最大机械开关频率:每小时3600个周期
线圈工作极限:(根据IEC 60947-4-1)0.85 x Uc最小。 ... 1.1 x Uc Max。 (在θ≤70°C时)°C
额定控制电路电压(Uc):60 Hz 230 ... 240 V
50 Hz 220 ... 230 V
线圈消耗:最大值拉入。额定控制电路电压60 Hz 1550 V·A
在Max。额定控制电路电压50 Hz 60 V·A
在最大值拉入。额定控制电路电压50 Hz 1350 V·A
在Max。额定控制电路电压60 Hz 65 V·A
操作时间:在线圈通电和NO接触闭合之间17 ... 35 ms
在线圈断电和NO接触开口之间10 ... 16 ms
线圈断电和NC触点闭合之间7 ... 13 ms
线圈通电和NC触点开路之间12 ... 30 ms
连接容量主电路:刚性铝电缆2 x 95 ... 120mm²
