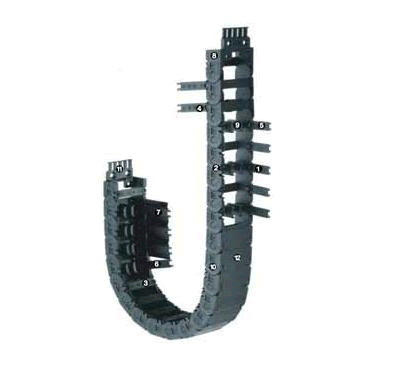

IGUS 易格斯 拖链 1400.050.038 产品描述
优化的开放系统，可在左方向或右方向快速打开夹具
双止动器系统，适合长架空距离
夹具系列保持力高
可在内径的两侧打开拖链
经测试和验证可牢固固定的安装架
多用性，模块化的内部分隔系统
优化针脚，便于装配
去应力元件可集成到安装架中
还有ESD型
IGUS 易格斯 拖链 1400.050.038 产品应用
1400系列适合以下应用类型：
垂直：悬挂应用≤ 20米，竖直应用≤ 2.0米
水平：架空应用≤ 1.75米，滑动应用（需进行咨询）
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
1400系列适用场合
当您需要21毫米内高的中等大小的结实系统（拖链、半拖管、全封闭拖管）时
如果内高必须达125毫米
适用于架空长度最高为1,75米和填充重量最大为2,0千克/米
行程可达75 m
当您需要开启优化的系统以便从左方向或右方向快速打开横杆时
IGUS 易格斯 拖链 1400.050.038 产品规格
内宽Bi [mm]: 15
弯曲半径R [mm]: 35
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 699
链节数量 : 21
外宽Ba [mm]: 28.5
H* [mm]: 98
D [mm]: 99
K [mm]: 180
ΔCL [mm]: -
H2 [mm]: 70
D2 : 85
K2 [mm]: 180
Hi [mm]: 21
Ha [mm]: 28
每链节重量 [g]: -
重量 [kg/m]: 0.46
所要求的间隙高度是 HF=H+25毫米（在0,5千克/米的附加载荷下）,这适用于所有类型的应用
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | 1400.050.038 |
| 半径方向 | 沿内半径方向可打开 |
| Bi 内高(mm) | 50 |
| 重量(kg/m) | 0.46 |
| 接头 | 14050.12PZ |
| 货期 | 6-8 |
