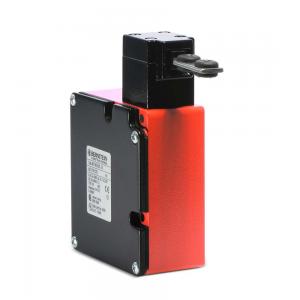

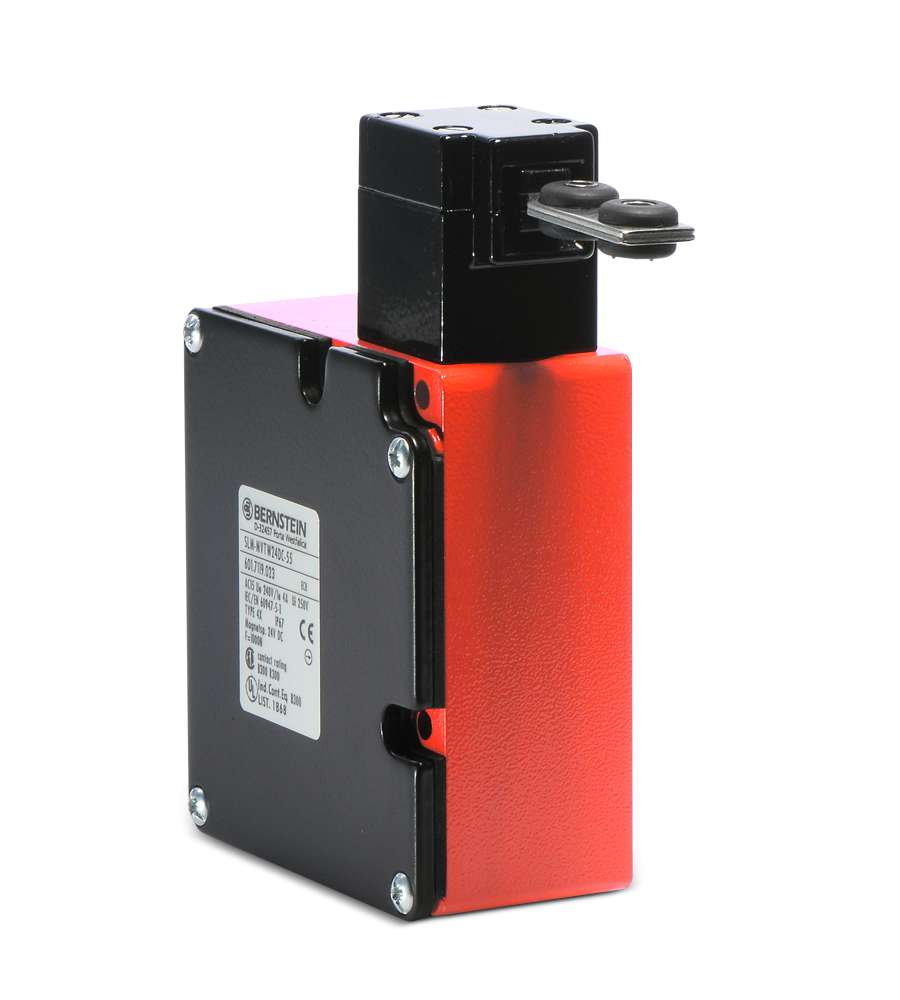

Bernstein伯恩斯坦 互锁型安全开关SLM-MVTW24DC-55 描述
具有独立执行器和互锁型SLM的安全开关高度耐恶劣的工业环境。
产品优势
在恶劣的工业环境中具有极高的耐用性,并具有紧凑的外壳,可节省空间
三重编码执行器,具有高抗篡改安全性
执行器的接近方向易于以90°步进进行更换(只能在执行器插入时重新定位)
整个功能单元封装在里面
单独的连接隔间,用于接触条上的安全接线
技术数据
防护等级IP 67
集成保护电路避免极性反转和电压峰值
两个独立的安全电路确保可靠的集成
使用两个触点,电路1监视执行器
使用两个触点,电路2监视互锁
用于通用集成的两种不同工作电压:
24 V DC或230 V AC
符合VDE 0660 Part 200,EN 60 947-5-1和GS ET 19的功能
可选配置
个人联系人配置
用于致动半径小于400 mm的半径执行器
辅助释放
根据要求预先安装了客户特定的电缆和连接器
BERNSTEIN伯恩斯坦 互锁型安全开关SLM-MVTW24DC-55 规格
防护等级:I
联系元素
额定绝缘电压:250 V
额定冲击耐受电压:2.5kV
转化率 热电流:5A
使用范围:AC-12,Ue / Ie 250 V / 10 A; AC-15,Ue / Ie 230 V / 4 A
直接开启动作:根据IEC / EN 60947-5-1,附件K
短路保护装置:10 A gG
电磁铁
占空比:100%ED(E1; E2)
温度等级:B(130°C)
功耗P20:5,2 W
工作电压:24 V DC
BERNSTEIN伯恩斯坦 互锁型安全开关SLM-MVTW24DC-55 参数
外壳:AI-GD
盖:AI-片
执行头:Zn-GD
执行器:独立执行器(钢/ PA)
最小起动半径:400 mm
启动速度:1,5 m / s
提取力:≥30N
联锁原理:磁力
解锁:弹力
持有力:≤1000 N 至GS-ET-19
环境空气温度:-30°C~80°C
触点类型:2 NC,2 NO
切换原理:4缓慢断开接触元件
机械寿命:1 x 10 6个开关周期
装配:3 x M5
连接方式:10个螺丝M3,5; 2个非熔接接地导体M4
重量:≈0.83公斤
安装位置:操作员可定义
防护等级:IP67 符合IEC / EN 60529
