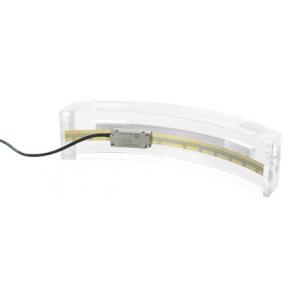

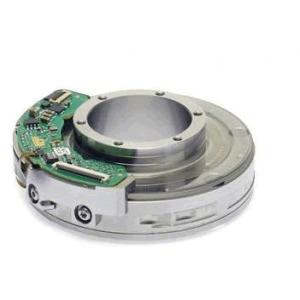

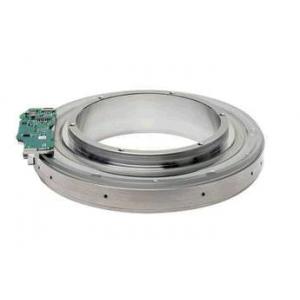

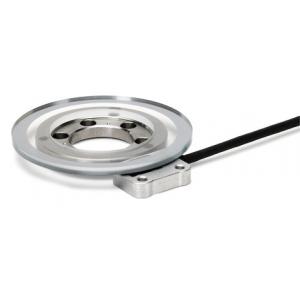

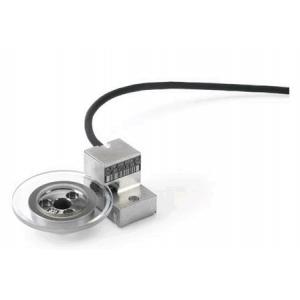

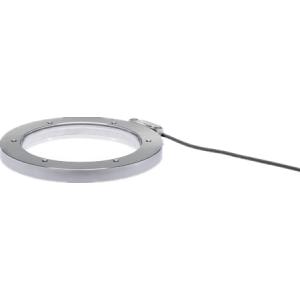

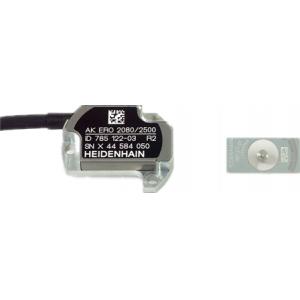

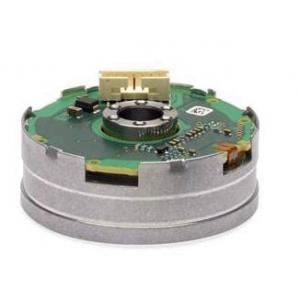

相关产品

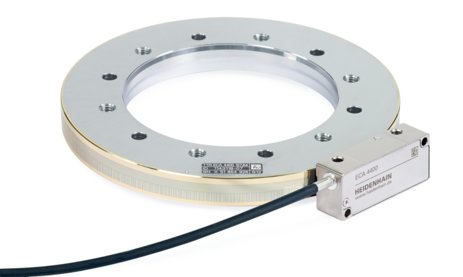

HEIDENHAIN海德汉 角度编码器AK ECA4410 描述
与ECA 4410系列的绝对角度编码器，海德汉提供一种用于位置获取用于安全相关的应用旋转轴理想的解决方案。在一个安全的控制相结合，编码器可作为与控制类别SIL 2应用单编码器系统（按照EN 61 508）和性能水平“D”（根据EN ISO 13849）。的位置的可靠传输是基于两个unabhängig生成绝对位置值和错误位，然后将其提供给保护控制。编码器的功能，可用于许多安全功能在整个系统中按照EN 61 800-5-2。非洲经委会4410角度编码以提供一个安全的绝对位置值的所有时间，包括接通后即可。纯串行数据传输通过双向的EnDat 2.2 interface.In除了数据接口发生时，编码器到电机的机械连接是安全如此相关。用于电驱动器的标准的表D16，EN 61 800-5-2，DEFI未列名作为故障的编码器和驱动器之间的机械连接的松动确实需要考虑。因为它不能保证没有控制将检测寻求错误，经常需要排除故障的机械连接的松动。
HEIDENHAIN海德汉 角度编码器AK ECA4410 参数
扫头 AK ECA 4410
接口 EnDat 2.2
订购名称 EnDat22
时钟频率 ≤16 MHz
计算时间tcal ≤5μs
电气连接 电缆1米或3米，带8针M12连接器（公头）
电缆长度1） ≤100米
电压供应 DC 3.6 V至14 V
功耗（最大） 3.6V：700mW
14 V时：800 mW
电流消耗（典型值） 5 V时：90 mA（无负载）
振动55 Hz至2 000 Hz ≤500 m /s²（EN 60 068-2-6）
冲击6 ms ≤1000 m /s²（EN 60 068-2-27）
工作温度 -10°C至70°C
保护EN 60 529 IP67
重量 扫头 18 g（无连接电缆）
连接线 20 g / m
联轴器（M12） 15克
HEIDENHAIN海德汉 角度编码器AK ECA4410 规格安装
材料
关于配合轴和定子的材料，在表中给出的数据是被观察。
安装温度
上螺栓连接的所有信息相对于给定为15℃的温度安装至35℃
装配刻度筒
轴的尺寸过大需要排除故障。的ECA 4400刻度鼓shoulderstand优选地走上配合轴热收缩，并且另外用螺丝固定。为此，刻度筒必须慢慢安装前加热。理想情况下，这是使用在烘箱或加热板来完成。该图显示了不同的鼓直径适当建议的最低温度。的最高温度必须不超过140℃。
期间收缩拟合，使surethat刻度筒和配合轴的孔图案已正确对准。适当的定心辅助机构（固定螺丝）可以方便的安装。当刻度鼓冷却下来，安装螺钉必须用正确的力矩再次拧紧。用于扫描头和刻度鼓的组件安装螺钉必须仅用于固定扫描头和刻度鼓。不要额外固定用螺丝论文的任何其它组件。
卸下刻度筒
刻度筒在滚筒使用相应的回退螺纹拆卸。要做到这一点，快抹油螺丝，直到刻度筒脱落的轴连续拧紧。
安装扫描头
确保编码器的所有组件DASS模头直径specifi阳离子（刻度鼓，扫描头，安装辅助）匹配。相关信息标注在ID标签。在ATS软件的安装向导帮助，以确保没有扫描头和刻度筒正确对齐。
附件：
•安装助剂（相应于鼓直径）
•在ATS软件安装向导
