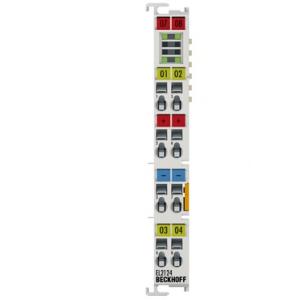

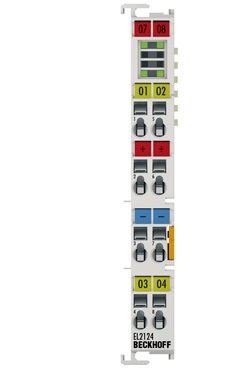

EL2124 | 4 通道数字量输出端子模块，5 V DC，EL2124 数字量输出端子模块以电隔离的形式将自动化单元的二进制控制信号传输到执行层的执行器上。EL2124 的负载电流输出端具有过载和短路保护功能。该款 EtherCAT 端子模块有 4 个通道，每个通道都有一个 LED 用来指示其信号状态。
BECKHOFF倍福 输出端子模块EL2124 参数
连接技术 二/三线制
输出点数 4
额定负载电压 5 V DC
负载类型 电阻式负载，电灯负载
分布式时钟 –
最大输出电流 每通道 ±20 mA（短路保护），type CMOS 输出/推拉式
短路电流 典型值 < 50 A
反向电压保护 –
断裂能 –
开关时间 通常为 TON: < 1 µs，通常为 TOFF: < 1 µs
E-bus 电流消耗 通常为 130 mA
电气隔离 500 V（E-bus/场电位）
电源触电电流消耗 通常为 12 mA + 负载
过程映像中的位宽 4 个输出
组态 无地址或组态设置
特点 高速 5 V 输出
重量 约 70 g
BECKHOFF倍福 输出端子模块EL2124 附件
连接器
订货信息 描述
ZS1090-0003 RJ 45 接头，4 针，IP 20，用于现场装配
ZS1090-0005 RJ 45 插头, 8 针，IP 20，用于现场装配
电缆
订货信息 描述
ZB9010 工业 Ethernet/EtherCAT 电缆，固定安装，CAT5e，4 线制
ZB9020 工业 Ethernet/EtherCAT 电缆，拖链适用，CAT5e，4 线制
Ethernet/EtherCAT 桥接器
订货信息 电缆
ZK1090-9191-0001 EtherCAT 桥接器 AX5101-AX5112， 0.17 m
ZK1090-9191-0005 EtherCAT 桥接器 AX5101-AX5112， 0.5 m
ZK1090-9191-0010 EtherCAT 桥接器 AX5101-AX5112， 1.0 m
ZK1090-9191-0020 EtherCAT 桥接器 AX5101-AX5112， 2.0 m
ZK1090-9191-0030 EtherCAT 桥接器 AX5101-AX5112， 3.0 m
ZK1090-9191-0050 EtherCAT 桥接器 AX5101-AX5112， 5.0 m
