通过将手动夹持系统加入产品组合,OTT-JAKOB成为真正的夹持技术整体解决方案供应商。在刀具更换无需过多时间与精力的情况下,OTT-JAKOB手动刀具夹持装置始终是一项正确的解决方案。得益于——与其他厂商产品相比——较短的换装时间,我们的手动夹持装置尤其适合小批量生产。为了确保手动换刀的最高精度,我们提供多年来在自动机床应用中久经验证的HSK与PSC两种接口。
在旋转应用领域,HSK已成为标准接口。为了同样实现在车床静态加工中的应用,OTT-JAKOB在工作组HSK-T的启发下开发出QCS手动夹持装置。

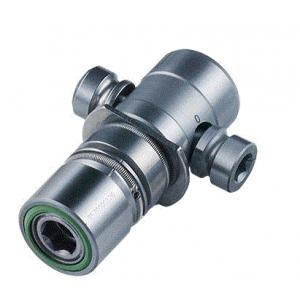

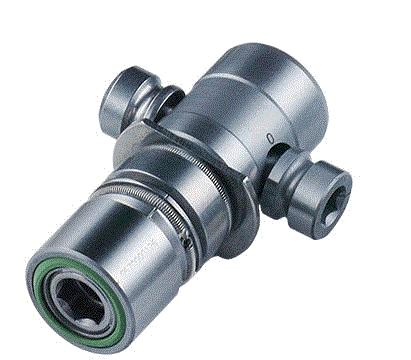

快速更换夹持系统(QCS)专为使用HSK支架进行手动快速更换而设计,并与所有HSK标准(A、B、E、F、T)兼容。由此无需换装转塔刀架。通过使用阿基米德螺线生成动力,可以实现自锁效果。这一系统能够借助六角扳手获得轻松操控,由此可确保快速换刀。QCS的应用可以使用亦可不使用冷却润滑剂。通过与HSK-T刀具和HSK-T支架进行结合,可以实现独特的用户优势。其原因在于通过HSK-T键槽受限容差所获得的高度定位精度。
OTT-Jakob 手动夹持装置QCS 优点
具有低扭矩的高拉力快速,简单和安全的夹紧
与为快速变化的唯一的140度操作角度夹紧和释放过程
与稳定的操作产生大的内六角扳手
夹紧螺栓与阿基米德螺旋为自锁的张紧
夹紧不停容忍运动的HSK工具的每个位置
系统具有高变化的精度和可重复性
力量的均衡发展的对称结构夹持系统
通过不断的受力结构高重复性
高夹紧力和弯曲刚度
低工作转矩实现高的夹紧力(高效率)
在致动螺栓的每个旋转位置恒定的高夹紧力
刚性连接吸收高弯曲载荷
最佳的冷却液供应
在不脱离入口到HSK刀具限制大的流动横截面
所有夹紧元件的完全密封,使其非常适合长期使用
适于HSK刀具具有和不具有冷却剂管
普遍应用
而不适合所有HSK标准(HSK-A,HSK-C,HSK-T)具有和不具有冷却剂管的转换工具
QCS-张紧系统用在所有常规标准和特殊应用
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
制造商型号 | QCS |
货期 | 6-8周 |
