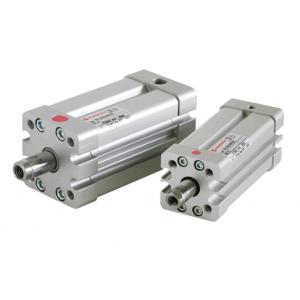

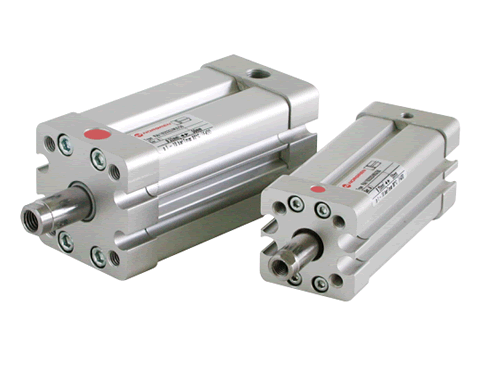

norgren诺冠 ISO紧凑型气缸RA/191000/M系列 简介
特点
符合 ISO 21287
磁性活塞为标准配置
低摩擦, 长寿命密封
磁性开关与气缸轮廓相齐平
驱动: 单作用
标准: ISO 21287
行程: 25 mm
接口尺寸: G1/8
缸径: 40 mm
品牌: IMI Norgren
小齿轮变型: 外螺纹
norgren诺冠 ISO紧凑型气缸RA/191000/M系列 参数
介质: 压缩空气
接口尺寸: G1/8
驱动: 单作用
工作压力: 2 ... 10 bar
工作温度: -5 ... 80 °C
缸径: 40 mm
活塞杆直径: 16 mm
行程: 25 mm
密封材料: 丁腈橡胶;聚氨酯
气缸可变螺纹: 外螺纹活塞杆
标准: ISO 21287
弹簧复位力: 44 N
理论力: 687 N
密封件和 O形圈: 丁腈橡胶;聚氨酯
热塑弹性体: 聚氨酯;丁腈橡胶
活塞头密封: 丁腈橡胶
材料 - 活塞杆: 不锈钢
品牌: IMI Norgren
小齿轮变型: 外螺纹
norgren诺冠 ISO紧凑型气缸RA/191000/M系列 可选配件
旋转直角接头
产品: C02470618
BSPP: G1/8
公制和BSPP: G1/8
品牌: IMI Norgren
直通接头 (外 + 内六角)
产品: C02250618
公制及BSPP外螺纹: G1/8
公制和BSPP: G1/8
品牌: IMI Norgren
磁性开关
产品: M/50/LSU/5V
驱动: 簧片常开
标准: EN 60529;EN 60947-5-2
品牌: IMI Norgren
F - Piston Rod Clevis Mounting 25mm bore支架
产品: QM/8025/25
缸径: 25 mm
品牌: IMI Norgren
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 内螺纹型号 | RA/191020/MX/10 |
| 外螺纹型号 | RA/191020/M/10 |
| 行程长度(mm) | 10 |
| 外径(mm) | 20 |
| 接口尺寸(mm) | M5 |
| 活塞杆(∅) | 10 |
| 货期 | 6-8周 |
