IGUS 易格斯 E2托管 R48系列

品 牌:IGUS 产 地:德国
询价
销 量: 47
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
德普瑞自营
QQ客服
微信咨询
龚小娟
8005@deppre.com
周一至周五 09:00-18:00
报价单
电子合同
选型资料
本产品不支持7天无理由退货

相关产品

  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)

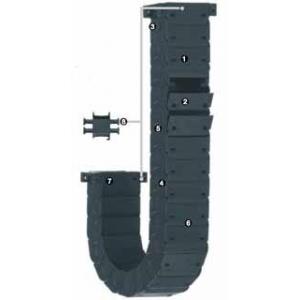

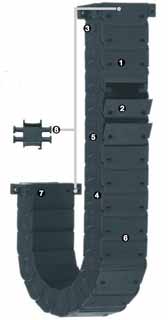

IGUS易格斯 E2托管R48系列 简介

1. 有效保护电缆和软管,还可防热碎屑

2. 盖子可沿外径拆除

3. 大针,高稳定性

4. 防碎屑的光滑外形

5. 小节距实现静音平稳的运转

6. 全部封闭

7. 有“万能”紧固方法的KMA安装架

8. 去应力分隔片——集成去应力齿的分隔片,用在第一个或最后一个链节上



IGUS易格斯 E2托管R48系列 应用

R48系列适合以下应用类型:

垂直:悬挂应用,竖直应用

水平:架空应用≤ 1.5米,滑动应用≤ 50米

圆周运动:可用于旋转应用,可能要求改装(旋转角度超过180°往往要求机加工改装)


适用使用"拖管E2 "R48系列的场合


当您需要小节距、可静音平稳运转、内高25毫米的结实拖管时

如果内高必须达130毫米

适用于架空长度最高为1,5米和填充重量最大为1,0千克/米

要求具有极高的防碎屑性能




IGUS易格斯 E2托管R48系列 规格

内宽Bi [mm]:  25

弯曲半径R [mm]: 60

行距S [mm]:  1000

固定端dM [mm]: 0

拖链长度** [mm]:  757

链节数量 :  25

外宽Ba [mm]:  36

H* [mm]:  156

D [mm]:  123

K [mm]:  250

H2 [mm]:  156

D2 :  110

K2 [mm]:  250

Hi [mm]:  25

Ha [mm]:  36

所要求的间隙高度是 HF=H+20毫米(在0,5千克/米的附加载荷下),这适用于所有类型的应用



IGUS易格斯 E2托管R48系列 技术

拖链链节材料    igumid G

最小允许温度 [°C]    -40

最大允许温度 [°C]    120

最大滑行速度 [m/s]    3

最大滑行速度 [m/s²]    10

最大速度FLG [m/s]    10

最大速度FLG [m/s²]    100

最大速度FLB [m/s]    3

最大速度FLB [m/s²]    6

拖链链节的易燃等级    VDE 0304 IIC UL94 HB


建议用于架空应用

螺栓连接部位在拖链横截面之外

适合狭小的装配尺寸

可选配圆形紧固件的通用装配

可通过螺丝安装在顶部,底部和侧面
