检测精度达1mm
检测范围25-300mm灵敏的按键设计，易于设置

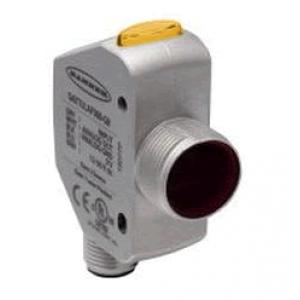

banner/邦纳 激光测距传感器 Q4X参数：
光束 可见红光, 655 nm
供电电压 10 至 30 V dc
功率及电流消耗 < 675 mW
检测距离 25 mm (0.98 in) 至 300 mm (11.81 in)
输出配置 双极性 (1 PNP & 1 NPN) 输出
额定输出 Off状态漏电流: < 5 μA 30 V dc
PNP On状态饱和电压: < 1.5 V dc 100 mA 负载电流
NPN On状态饱和电压: < 1.0 V dc 100 mA 负载电流
远程输入 允许输入电压范围: 0 to Vcc低电平有效:低态 < 2.0 V at 1 mA max.
电源保护电路 反极性瞬时过压保护
光斑尺寸 距离: 25, Size (水平 x 垂直) 2.6 mm x 1.0 mm
距离:150, Size (水平 x 垂直) 2.3 mm x 0.9 mm
距离:300, Size (水平 x 垂直) 2.0 mm x 0.8 mm
温度效应 0.05 mm/°C at 125 mm
0.35 mm/°C at 300 mm
响应时间：
1.5 ms 3 ms 10 ms 25 ms 50 ms
延迟 < 750 ms
抗干扰能力 > 5,000 lux
接插件5针 Euro型 M12 接插件
材质外壳: 316 L不锈钢
镜头盖：PMMA亚克力
光管及显示窗口：聚砜树脂
防震MIL-STD-202G,
防护等级 IP67 IP68 IP69K
化学兼容性 可使用日常设备清洁用的酸性或腐蚀性消毒剂
可使用加工厂常用的切削液和润滑液
工作环境温度 : ?10 °C to +55 °C (+14 °F to +131 °F) 相对湿度:35% to 95%
贮存温度 –25 °C 至 +75 °C (?13 °F 至 +167 °F)
附注 使用前对传感器进行10分钟预热以达到最佳性能
Q4X激光测距传感器
1、优异特性及应用：
a) 25-300 mm 范围, 在黑色目标物上也是如此
b) 结实的不锈钢外壳结构
c) 优异的环境光线抑制功能
d) 易于使用
e) 带角度的 4-位 LCD 显示
f) 输出显示易于观测
g) 通过按钮可直观的设置
坚固耐用、可靠检测具有挑战性的应用：
例如：1.黑色目标物、黑色背景检测2.垫片检测 3.多种颜色, 具有反光表面的包装物检测4.药品盖子检测
2、产品基本特点
. 25-300 mm 检测范围,在黑色目标物最大范围也可以可靠检测
. 带角度的 四位数显易于观测
. 数显和按钮易于设置
. 通用的用户菜单：LE550, DF-G 系列 LE550, DF-G Series
. 耐用坚固的构造，FDA 等级不锈钢结构，IP67, IP68, IP69K 防护等级
. 结构特性：抵制机械碰撞、安装过紧、剧烈震动、易于清洗
. 可见光束易于设置和对准
. 一级激光, 655 nm光斑尺寸：2.6 mm x 1.0 mm @ 25 mm 2.3 mm x 0.9 mm @150 mm 2.0 mm x 0.8 mm @ 300 mm
. 10-30 V dc
. 双极性 (PNP & NPN) 输出
. 外部示教(默认为禁止)：远程示教、激光禁止、主/从 同步、按键锁定
. 优异的环境光屏蔽功能，温度补偿功能稳定检测
3、示教方式：
两点示教(default) 动态示教 窗口示教
亮态示教 暗态示教
4、应用行业：
汽车行业、印包行业、电子行业等
北京正好威创——工业自动化产品核心供应商
banner/邦纳 激光测距传感器 Q4X规格型号：
Q4XTBCOD300-Q8 95292
Q4XTBLAF100-Q8 91290
Q4XTBLAF300-Q8 94118
Q4XTILAF100-Q8 94885
Q4XTILAF300-Q8 94797
Q4XTKLAF100-Q8 97071
Q4XTKLAF300-Q8 95301
Q4XTULAF100-Q8 94884
Q4XTULAF300-Q8 94691
