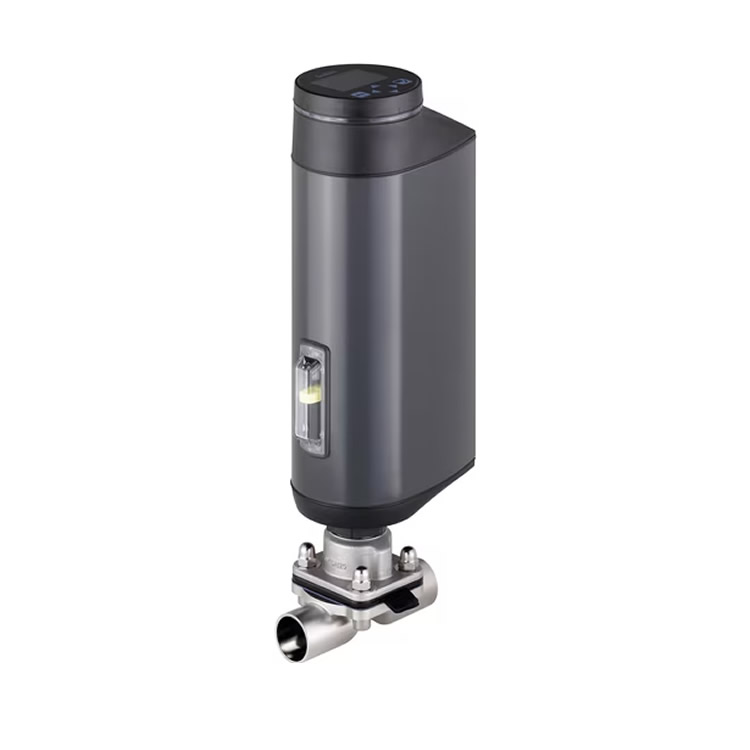

3363型隔膜控制阀规格参数手册
一、基础参数
1. 产品类型
• 电控线性执行器（定位器） + 隔膜 + 二通阀体
• 安全机制：
◦ 可选SAFEPOS能量存储（断电时自动归位至预设安全位置：开/关/保持原位）
◦ 无能量存储时：断电锁定最后位置
2. 关键特性
• 驱动速度：最高4 mm/s（AG2执行器推力2500 N，AG3为11500 N）
• 关闭时间：
◦ AG2：1.5–4.5秒
◦ AG3：5.7–12.0秒（取决于行程与工况）
• 定位器死区：±0.4%
• 位置指示：
◦ 360° LED光环 + 机械位置指示器
• 防护等级：IP65/IP67（NEMA 4X）
二、结构与材料
1. 阀体类型与材质
阀体类型 材质 表面处理（Ra）
锻钢阀体 (VS) 1.4435 (F316L/316L) 电解抛光：≤0.38 μm (NO17)<br>机械抛光：≤0.5 μm (NO14)
不锈钢块材 (VI) 1.4435 (316L) 电解抛光：≤0.38 μm (NO17)<br>机械抛光：≤0.5 μm (NO14)
塑料阀体 (PW/PV/PP/PD) PVC-C, PVC-U, PP, PVDF 标准表面（依型号而定）
铸造阀体 (VG) 1.4435 (316L) 电解抛光：≤0.6 μm (NO16)<br>机械抛光：≤0.76 μm (NO06)
2. 隔膜材料与耐温
材料 耐温范围 灭菌耐受
EPDM (AD) -10°C ~ +143°C 150°C蒸汽灭菌60分钟
PTFE/EPDM (EA) -10°C ~ +130°C 140°C蒸汽灭菌60分钟
Advanced PTFE/EPDM (EU) -5°C ~ +143°C 150°C蒸汽灭菌60分钟
GYLON®/EPDM层压 (ER) -5°C ~ +130°C 140°C蒸汽灭菌60分钟
三、性能规格
1. 操作限制
• 介质压力：
◦ AG2执行器（≤DN40）：最高10 bar
◦ AG3执行器（DN50–DN100）：DN50/65为10 bar，DN80为6 bar，DN100为3.5 bar
• 温度范围：
◦ 环境温度：-10°C ~ +65°C（无显示屏）；-10°C ~ +60°C（带显示屏）
◦ 介质温度：依隔膜材料而定（见上表）
◦ 存储温度：-20°C ~ +55°C
2. 流体性能
• 流量系数（Kv）：
◦ DN8：1.5–1.9 m³/h
◦ DN25：14.6–18 m³/h
◦ DN100：180–240 m³/h（依连接标准不同）
• 死区空间：极小化设计，适用于高纯度/无菌流程
