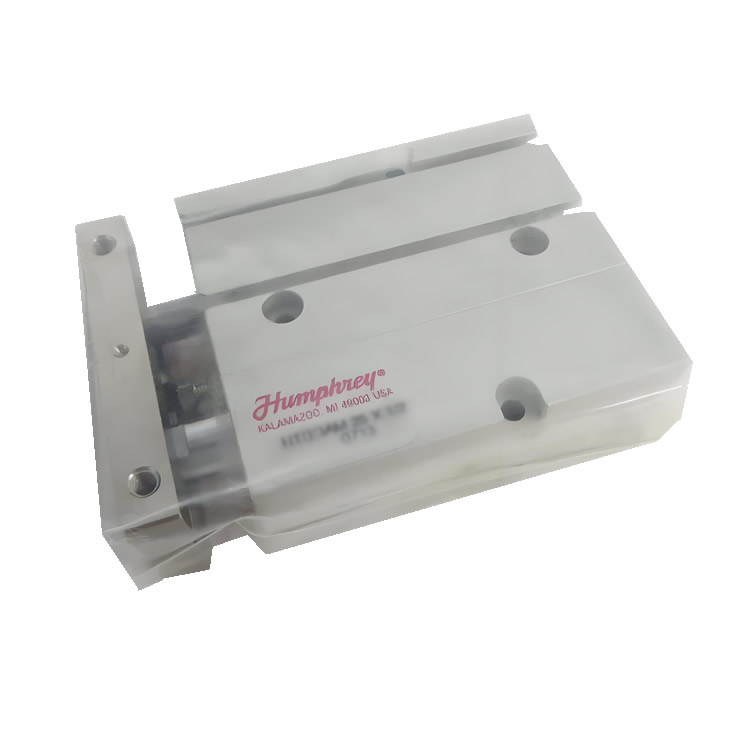

Humphrey 双杆气缸 HTBDAM 20X4
Humphrey作为气动元件领域专业品牌（隶属美国SMC集团），其双杆气缸以高刚性、同步精度及抗偏载能力为核心优势，适用于精密定位、高稳定性工业场景。HTBDAM系列采用双活塞杆对称结构，显著提升抗扭刚度与运动平稳性。
核心设计特点
1. 双杆对称强化结构
• 抗偏载能力提升：双活塞杆平行布局（杆径φ4mm），横向刚性较单杆气缸提高50%以上，可承受最大侧向力≥120N（@0.6MPa工况），有效抑制活塞杆弯曲变形。
• 同步精度优化：双杆机械耦合设计，两轴位移偏差≤±0.1mm，适用于精密夹持与对齐作业（如半导体设备定位平台）。
2. 高性能密封系统
• 低温适应性：采用氟橡胶（FKM）主密封，支持-10°C至+100°C宽温域运行，在冷冻食品包装线（-25°C环境）仍保持弹性。
• 低摩擦设计：预压式PTFE耐磨环，启动压力≤0.05MPa，减少低速爬行现象，适配精密速度控制场景。
3. 模块化功能扩展
• 多面传感器槽：缸筒三侧预留磁性开关槽（兼容Φ4mm磁环），支持齐平安装，位置反馈精度±0.5mm。
• 缓冲可调机制：双向气压缓冲器（行程末端20mm可调），冲击加速度≤10g，延长使用寿命至≥300万次循环。
典型应用场景
1. 精密制造装备
• 数控机床刀库换刀机构：双杆同步驱动确保刀柄定位误差≤0.1mm，耐受切削液喷溅环境（防护等级IP67）。
• 电子贴片机吸嘴平台：低摩擦特性实现50mm/s匀速运动，避免元件偏移。
2. 重载物料搬运
• 汽车焊接夹具同步锁紧：双缸并联输出力≥350N，抵抗焊接振动导致的定位失效。
• 注塑模具顶出机构：耐高温密封件适应模具表面120°C热辐射，寿命达50万次无泄漏。
3. 严苛环境系统
• 食品级不锈钢变种（可选）：通过FDA认证，用于乳品灌装线阀门启闭，耐受pH2~12清洗剂。
• 船舶甲板机械：盐雾试验≥1000小时，配套海水润滑系统（需定制非铁材质）。
