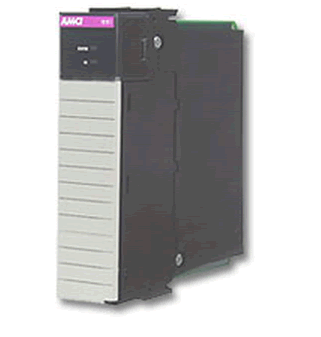

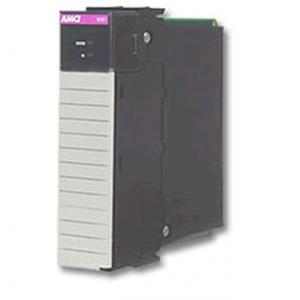

AMCI 编码器 美国AMCI 7264
使用传感器制造商提供的信息来确定电缆的类型和最大长度应该用于将传感器连接到7264模块
插入7264模块时，引脚1位于右上角
引脚2和20未连接到PC板。它旨在作为一个方便的地方连接+ 24Vdc
外部供应到SSI传感器。在确定该功率时，只考虑传感器的电流要求
因为7264模块不使用，并且没有连接到外部+ 24Vdc电源。
GND 1至GND 4（引脚3,4,21和22）内部连接在一起，必须连接到+ 24Vdc电源的公共端
接地1至6（引脚1,13,14,19,31和32）内部连接在一起并连接
到ControlLogix机架结构。传感器电缆的电缆屏蔽层应连接到这些端子
传感器信号通常为低电压，低功率信号。如果您使用A-B指南进行布线
安装时，将传感器电缆视为2类电缆。它可以安装在管道中与其他低
电源布线，例如通信电缆和低功率交流/直流I / O线。它不能安装在管道中
交流电源线或大功率交流/直流I / O线
与所有信号和通信电缆一样，传感器电缆应屏蔽。这些盾牌必须只在电缆的一端接地
因为机架式机箱通常比机器更好地接地，AMCI建议将电缆屏蔽层端接在7264模块上
但是，如果您的电缆屏蔽连接到传感器的外壳，并且传感器通过其安装接地
不能连接电缆屏蔽到7264模块，因为这将创建一个接地回路
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | 7264 |
| 货期 | 6-8周 |
