一、技术参数:
参数 Specivfications | 单位Unit | 技术指标Technique data | |
额定载荷 | Rated capacity | kg | 5、10、20、30、50、100...20000 |
输出灵敏度 | Output sensitivity | mV/v | 2.0±10% |
非线性 | Non-linearity | %F.S | ≤±0.02 |
滞后 | Hystersis | %F.S | ≤±0.02 |
重复性 | Repeatability | %F.S | ≤±0.02 |
蠕变 | Creep | %F.S/30min | ±0.03 |
温度灵敏度漂移 | Temperature sensitivity drift | %F.S/10°C | ±0.02 |
零点温度漂移 | Zero point temperature drift | %F.S/10°C | ±0.02 |
零点输出 | Zero output | %F.S | <±1 |
输入阻抗 | Input resistance | Ω | 380±10 |
输出阻抗 | Output resistance | Ω | 350±3 |
绝缘阻抗 | lnsulation resistance | MΩ | ≥5000 |
工作温度范围 | perating temperature | °C | -20~60 |
安全过载 | Safe overload | %F.S | 150 |
极限过载 | Ultimate overload | %F.S | 300 |
推荐工作电压 | Recommended excitation voltage | VDc | 5~12 |
最大工作电压 | Maximum excitation voltage | VDc | 15 |
材质 | material | 合金钢Alloy steel | |
防护等级 | IP protection | IP65 | |
备注 | Note | 可提供标准变送器模块NS-A002/A003,输出信号为4~20mA,O~5V, 0~10V,0~5V,O~±10V,Profibus,Modbus,CANOpen RS485可选 |
量程(kg) | 尺寸(mm) | A | B | c | M |
5~50 | 64 | 51 | 12.7 | M8×1.25 |
100~700 | 76 | 51 | 19.1 | M12×1.75 |
1~1.5t | 76 | 51 | 25.4 | M12×1.75 |
2~5t | 108 | 76 | 25.4 | M20×2.5 |
7.5~10t | 178 | 127 | 51 | M30×3.5 |
20t | 188 | 140 | 60 | M36×3.0 |
二、产品特点:

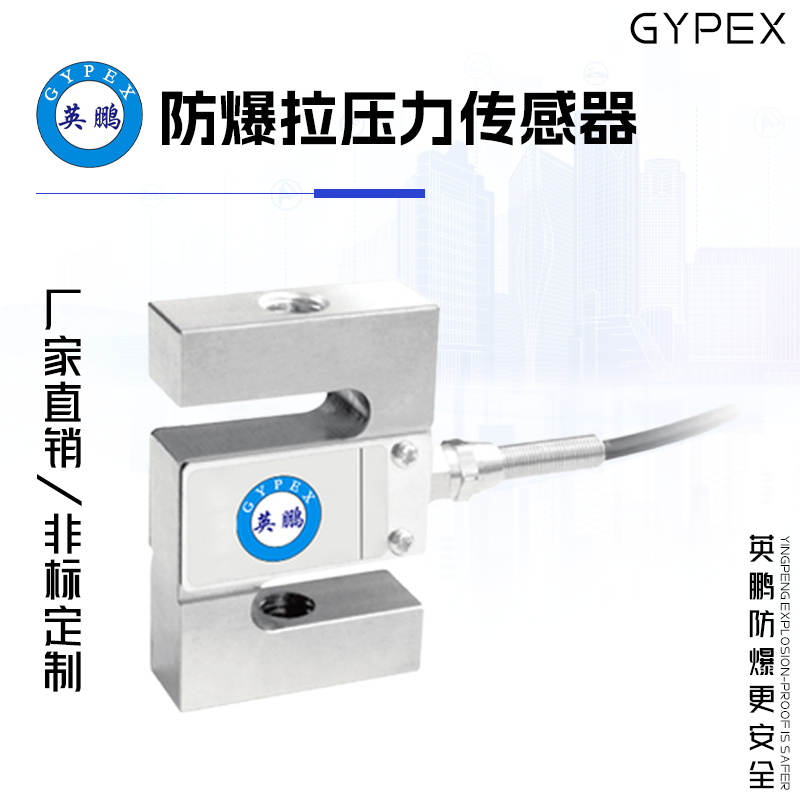

EXBZ-100T/WL1系列传感器采用 S 型剪切结构;
具测量精度高、使用方便等特点;
广泛用于各种电子汽车衡、单轨吊称、料斗称等。
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
型号 | EXBZ-100T/WL1 |
产品灵敏度 | 2.0±10% |
输入阻抗 | 380±10 |
输出阻抗 | 350±3 |
