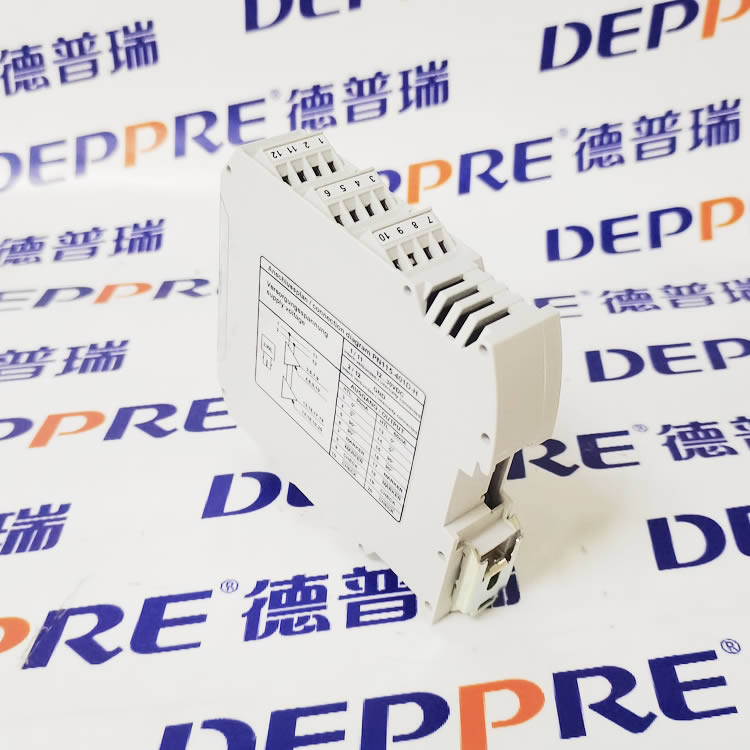

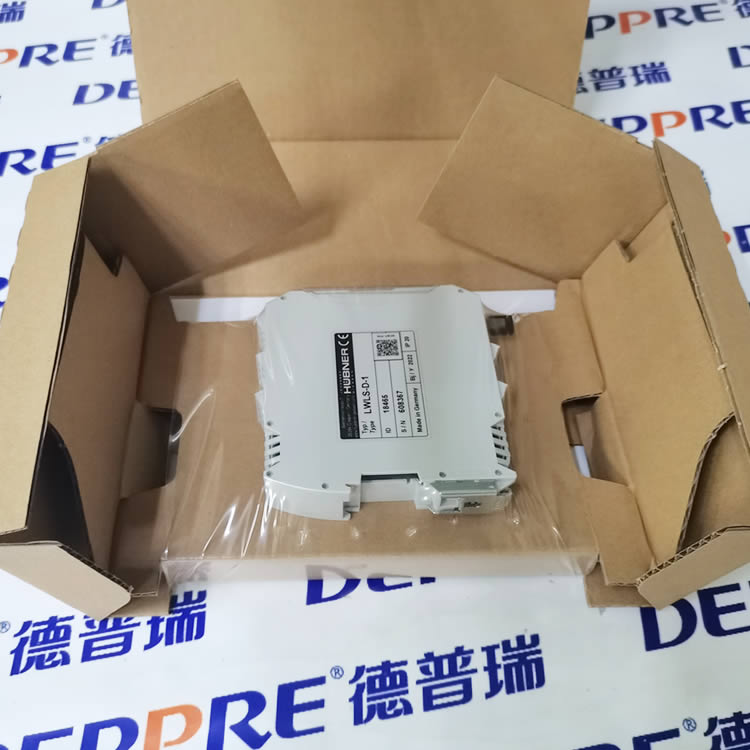

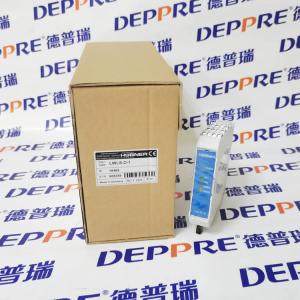

光纤解码器 LWLS-D-1 18465 LWL 解码器，用于解码 FG 型增量编码器的光学 LWL 信号并分配到 2 个输出系统
LWLS-Di
LWL 解码器可以转换从增量编码器接收的光纤信号。
在光电转换之后，数据被解码并传送到两个电气隔离的输出系统。
使用版本 LWLS-Di, 使用各自电源电压的第1个和二个输出系统是电气隔离的，两个输出系统可以分别设置为 HTL 或 TTL 信号。设置只能在工厂进行。
光纤电缆通过 ST 插头连接。
4.1 前面板的LED显示工作状态
电源1 绿色供电电压1
CW 绿: 顺时针
CCW 绿: 反时针
ERROR红色，输出错误（过载）
或：光纤电缆破损（选项M）
CHECK黄色:LED显示应检查编码器传感器二极管的老化情况。
模块外形尺寸23 mm x 120 mm x 115 mm (宽 x 高 x 厚)，安装在符合EN50022的标准的导轨上
4.2 技术参数
technical data / 技术参数
Supply voltage 1 / 供电电压 1 +12 . . . 30 VDC +12 . . . 30 VDC
Supply voltage 2 / 供电电压 2 +12 . . . 30 VDC* +12 . . . 30 VDC*
No load current (24 V) /
空载电流 (24 V)
30 mA 30 mA
Output current (HTL) /
输出电流 (HTL)
60 mA
120 mA (temporary)
60 mA
120 mA (瞬时)
Output current (TTL) /
输出电流 (TTL)
RS422A RS422A
Frequency range / 频率范围 0 . . . 100 kHz 0 . . . 100 kHz
Temperature range /
温度范围
-20 °C . . . 70 °C -20 °C . . . 70 °C
Degree of protection / 保护等级 IP20 IP20
