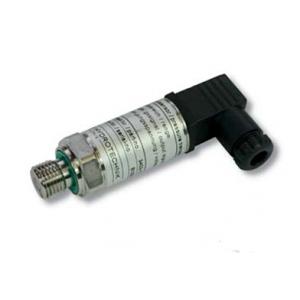

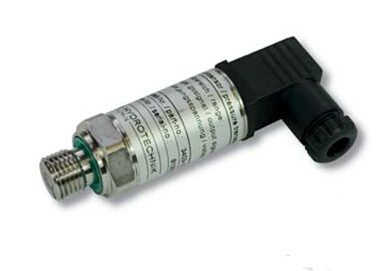

Hydrotechnik海德泰尼克 防爆压力传感器HT-PD PR155 原理描述
PR 155压力变送器致含有少量的有源器件,如传感器元件,信号处理芯片和U/I转换器电路。
相应的保护电路有反向连接保护,超载和限制耗散功率等等。
压力变送器是一款高精度、高稳定性的防爆压力测量产品。
该产品结合国际最先进的压阻式压力变送器设计制造技术,精密温度补偿和非线性修正技术。
一体化的结构设计和标准化的信号输出,体积小、精度高、重量轻、量程覆盖范围宽。
HYDROTECHNIK海德泰尼克 防爆压力传感器HT-PD PR155 应用
适用于各行业需要对流体压力进行精密测量的场所该商品以其优良的可靠性、灵活性和多样性,广泛应用于石油、化工、治金、电力、水力、制药等工业防爆过程先现场的压力测量和控制中。
HYDROTECHNIK海德泰尼克 防爆压力传感器HT-PD PR155 参数
测量原理 压电电阻 采用高及不锈钢做隔膜传递压力
压力类型 相对压力
输出信号 4-20mA
电气连接 4针插座 D IN EN 175301 - 803
机械接口 ISO 228 - G1/4a
密封材料 德国标准DIN 3869端面密封系,氟橡胶:
防护等级 IP65
外壳材料 304
隔膜材料 316Ti
拧紧扭矩 40 Nm ( ± 5 Nm )
重量 ~100g
EX许可 Ex lI 2G
防暴 eex ia llc t4
批准号码 IBE xU 06 ATEX 1159
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | 3X03-20-03.37 |
测量范围(bar/MPa) | -1 ... 1/-0.1 ... 0.1 |
输出信号 | 4 ... 20mA |
货期 | 6-8周 |
