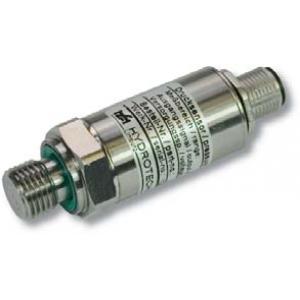

Hydrotechnik 压力传感器HT-PDPR130 描述
PR 130压力传感器采用国际最先进的压阻式压力传感器设计制造技术,精密非线性修正技术,压力传感器采用一体化的结构设计和标准化的信号输出,PR130压力传感器体积小、精度高、重量轻、量程覆盖范围宽,PR130压力传感器适用于各行业需要对流体压力进行精密测量的场所,压力传感器以其优良的可靠性、灵活性和多样性,hydrotechnik PR130压力传感器广泛应用于石油、化工、冶金、电力、水力、食品、制药等工业过程现场的压力测量和控制中。
Hydrotechnik 压力传感器HT-PDPR130 特点
产品范围压力传感器HT-PD PR130开发了Hydrotechnik
最新的薄膜WSG压力传感器HT-PD PR130,以测量扩展温度带内的压力和压力峰值。其最强的属性在于以下几个方面:
•可靠性
•重复性
•温度稳定性
•坚固的工业设计
•介质兼容性
•耐热冲击和振动
Hydrotechnik HT-PD PR130 技术参数
过载范围 1.5 x额定压力
爆破压力 3 x额定压力
信号类型 双线模拟(4 ... 20 mA),三线模拟(0 ... 10 VDC)
供电电压Ub
...在4 ... 20 mA 10 ... 30VDC
... 0 ... 10 VDC 12 ... 32VDC
目前的消费 6.5mA
过电压保护 32VDC
错误限制(最终值) 包括非线性,迟滞,重复性,零点和跨度误差的影响
...在+22°C(室温) ±0.5%
...在-15 ... + 85°C ±1%
...在+85 ... + 100°C ±2.5%
...在-40 ... -15°C ±2.5%
补偿温度范围 -40 ... + 100
非线性 <最终值的±0.4%
重现性 <最终值的±0.1%
Hysterese <最终值的±0.1%
长期稳定 <最终值的±0.1%/年
响应时间 <= 1 ms(10 ... 90%)
频率范围 <= 1 kHz
绝缘电阻 min。100 MOhm
总电阻 RG =(Ub -10 V)/ 20 mA(输出信号4 ... 20 mA)
负载电阻 RL => 5 kOhm(输出信号0 ... 10 VDC)
负载周期数 > 1 x 107
中等温度 -40 ... + 125
环境温度 -40 ... +105°C(短期+125°C)
储存温度 -40 ... + 125
EMV测试 EN 50081-2,EN 50082-2
振动稳定性 5 mm 10 ... 32 Hz,20 g 32 ... 500 Hz,DIN EN 60068-2-6
冲击稳定 50克(11秒半正弦)
电气测量连接器 4极器件连接器,M12 x 1
机械连接螺纹 ISO228-G1 / 4A
密封材料 专业密封圈 根据DIN 3869,FKM
保护类型(EN 60529 / IEC 529) IP 67(当连接器拧紧时)
套管材料 无腐蚀性的高档钢
膜材料 无腐蚀性的高档钢
拧紧扭矩 40 Nm(±5 Nm)
重量 〜85克
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | 3403-32-15.37 |
测量范围(bar/MPa) | -1 ... 6/-0.1 ... 0.6 |
输出信号 | 4 ... 20mA |
货期 | 6-8周 |
