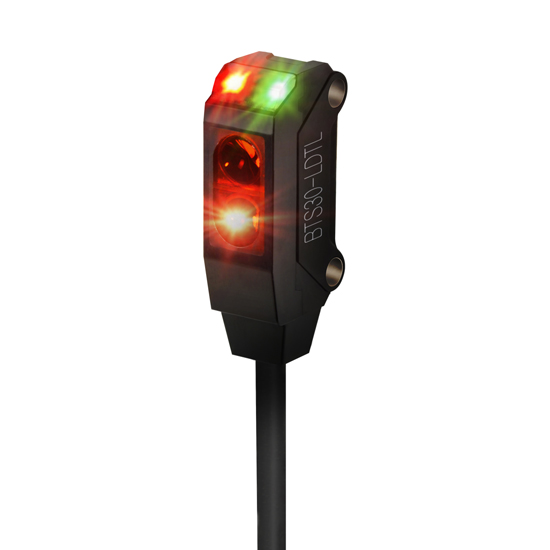

autonics奥托尼克斯超薄型光电传感器BTS系列是安装在有限空间和紧凑应用中的理想选择。传感器尺寸仅为7.2 mm，配有内置放大器，能够检测包括金属线和半导体芯片在内的微小物体。BTS系列还采用IP67保护结构和不锈钢安装支架，在各种环境中提供耐用可靠的感应解决方案。
autonics奥托尼克斯 光电传感器BTS 主要特点
* 厚度仅7.2mm
- W7.2 x H18.6 x L9.5mm (对射型)
- W7.2 x H24.6 x L10.8mm (镜面反射型,限定距离反射型)
*检测方式及最小检测物尺寸
- 对射型(BTS1M): Ø2mm
- 镜面反射型(BTS200): Ø2mm (检测距离100mm)
- 限定距离反射型(BTS15/BTS30): Ø0.15mm (检测距离10mm)
*检测距离可能因环境因素而变化
*稳定指示灯(绿色LED)和动作指示灯(红色LED)
*不锈钢（SUS304）的安装支架
* IP67防护等级（IEC标准）
autonics奥托尼克斯 光电传感器BTS 参数
型号 NPN 集电极
开路输出 BTS1M-TDTL
PNP 集电极
开路输出 BTS1M-TDTL-P
检测距离 1m
检测物体 ø2mm 以上不透明物体
最小检测物体 ø2mm 不透明物体
响应时间 1ms 以下
电源电压 12-24VDC ±10%(纹波P-P: 10%以下)
消耗电流 20mA 以下(对射型的发光器/收光器仅指其一)
使用光源 红色 LED( 650nm)
动作模式 Light ON
控制输出 • 负载电压: 26.4VDC以下 • 负载电流: 50mA以下 • 残留 电压: 1V以下(NPN), 2V以下(PNP)
保护电路 电源反接保护电路，输出短路过电流保护电路
指示灯 动作指示灯:红色，稳定指示灯:绿色
连接方式 配线引出型
绝缘阻抗 20MΩ 以上 (500VDC为基准)
抗干扰 干扰模拟器产生的方波干扰(脉宽 1㎲) ±240V
耐电压 1,000VAC 50/60Hz 持续1 分钟
耐振动 10~55Hz(周期 1 分钟) 振幅 1.5mm X, Y, Z各方向 2 小时
耐冲击 500m/s² (约50G) X, Y, Z 各方向3次
环境 环境光照 太阳光: 10,000 ㏓以下，白识灯: 3,000 ㏓ 以下(收光面光照度)
环境温度 -20~550C，存储时: -30~700C
环境湿度 35~85%RH，存储时: 35~85%RH
防护等级 IP67(IEC 标准)
材质 外壳: PBT，透镜: PMMA，支架: SUS304，螺检: SWCH10A
配线规格 ø2.5mm，3线，长度: 2m(对射型发光器: ø2.5mm，2线，长度: 2m)(AWG 28，芯线直径: 0.08mm, 芯线数量: 19，绝缘皮外径: 0.9mm)
附件 支架 AX2个，
对射型辅助支架 X2个，
M2 螺检 X4个
重量 约 97g (约 45g)
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | BTS1M-TDTL |
| 工作电压(V) | 12-24VDC ±10% |
| 频率(Hz) | 50/60Hz |
| 货期 | 6-8周 |
