过滤器

    过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的 正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入 即可，因此，使用维护极为方便。

1.空气过滤器

使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。 空气过滤器如何过滤空气：
一般的空气净化设备过滤空气大概分为一下方法和步骤。
1、多重过滤网————防止空气中的灰尘和病菌进入室内
多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。
2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染
纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。
3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定
负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气>
4、PTC陶瓷加热————加热室内空气至舒适温度
PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。
5.　紫外光杀菌————强效杀灭空气中的流行性病毒细菌
紫外线光源具有强效杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。
过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常 使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即 可，因此，使用维护极为方便。

2.液体过滤器

使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。

3.网络过滤器

通过设置来阻挡垃圾信息，使出现在电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离

4.光线过滤器

把一些不需要的光线吸收掉。
按照安装方式：
吸油过滤器
回油过滤器
管路过滤器
按照性能分为：
管路过滤器
双筒过滤器
高压过滤器

上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质， 当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质就可以达到很好反洗效 果。
按照行业分为：
液压油过滤器：主要运用在油过滤行业，包含吸油过滤器，回油过滤器，管路过滤器等。
食品用过滤器：粉尘过滤器，空气过滤器，初中高效过滤器。
医药用过滤器：药液过滤器，呼吸过滤器，血液过滤器，细菌过滤器。

液压系统过滤器的介绍

液压系统中的过滤器称为滤油器，详细资料请参见词条：滤油器液压油中往往含有颗粒状杂质，会造成液压元件相对运动表面的磨损、滑阀卡滞、节流孔口堵塞，使系统工作可靠性大为降低。在系统中安装一定精度的滤油 器，是保证按滤芯的材料和结构形式，滤油器可分为网式、线隙式，纸质滤芯式、烧结式滤油器及磁性滤油器等。按滤油器安放的位置不同，还可以分为吸滤器，压 滤器和回油滤油器，考虑到泵的自吸性能，吸油滤油器多为粗滤器。
(1)网式滤油器
网式滤油器，其滤芯以铜网为过滤材料，在周围开有很多孔的塑料或金属筒形骨架上，包着一层或两层铜丝网，其过滤精度取决于铜网层数和网孔的大小。这种滤油器结构简单，通流能力大，清洗方便，但过滤精度低，一般用于液压泵的吸油口。
(2)线隙式滤油器
线隙式滤油器，用钢线或铝线密绕在筒形骨架的外部来组成滤芯，依靠铜丝间的微小间隙滤除混入液体中的杂质。其结构简单，通流能力大，过滤精度比网式滤油器高，但不易清洗，多为回油滤油器。
(3)纸质滤油器
纸质滤油器，其滤芯为平纹或波纹的酚醛树脂或木浆微孔滤纸制成的纸芯，将纸芯围绕在带孔的镀锡铁做成的骨架上，以增大强度。为增加过滤面积，纸芯一般做成折叠形。其过滤精度较高，一般用于油液的精过滤，但堵塞后无法清洗，须经常更换滤芯。

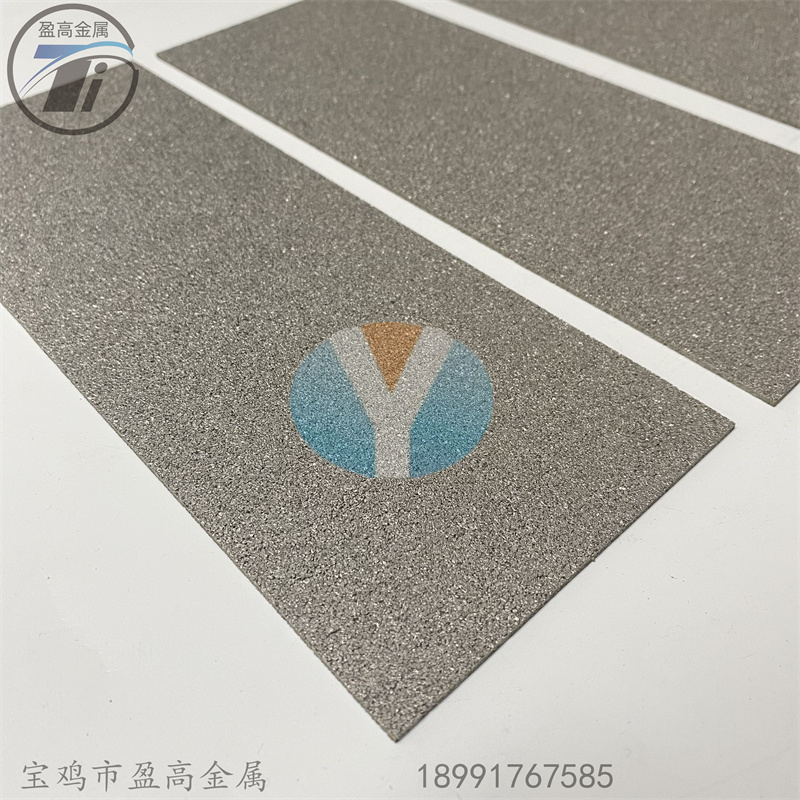

(4)烧结式滤油器
烧结式滤油器，其滤芯用金属粉末烧结而成，利用颗粒间的微孔来挡住油液中的杂质通过。其滤芯能承受高压，抗腐蚀性好，过滤精度高，适用于要求精滤的高压、高温液压系统。液压系统正常工作的必要手段。
油器按其过滤精度(滤去杂质的颗粒大小)的不同，有粗过滤器、普通过滤器、精密过滤器和特精过滤器四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～5μm大小的杂质。
选用滤油器时，要考虑下列几点：
(1)过滤精度应满足预定要求。
(2)能在较长时间内保持足够的通流能力。
(3)滤芯具有足够的强度，不因液压的作用而损坏。
(4)滤芯抗腐蚀性能好，能在规定的温度下持久地工作。
(5)滤芯清洗或更换简便。
因此，滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
2.安装滤油器在液压系统中的安装位置通常有以下几种：
(1)要装在泵的吸油口处：
泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。
(2)安装在泵的出口油路上：
此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装
安全阀以防滤油器堵塞。
(3)安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
(4)安装在系统分支油路上。
(5)单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。

其他类型的过滤器

试验台过滤器

用于过滤器性能实验台上面，这种试验台在试验前都要对系统严格净化，因此试验系统和为试验系统服务的污染注入系统都需配有过滤器，这中过滤器和被试验 的过滤器是两回事儿，它的精度要求，污物容纳量要求要比被试验的过滤器精度高，为区别同一试验系统中的两类过滤器，这种过滤器称为试验台过滤器，被试验的 过滤器称为被试过滤器。
过滤器选型的一般原则：
1、进出口通径：
原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算
水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

Y型过滤器

Y型过滤器（水过滤器）属于管道粗过滤器系 列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工 艺过程，保障安全生产的作用。Y型过滤器（水过滤器）具有制作简单、安装清洗方便、纳污量大等优点。

过滤器测试原理

※ 起泡点法测试原理：当滤膜和滤芯用一定的溶液完全浸润,然后通过气源在一侧加压(我们仪器里面有进气控制系统,可以稳定压力,调节进气),随着压力的增加,气体从滤膜的一侧放出,表现膜一侧出现大小、数量不等的气泡,通过仪器判断出对应的压力值就是泡点。

※ 扩散流法测试原理：扩散流测试是指当气体压力在滤芯起泡点值的80%时,这时还没有出现大量的气体穿孔而过,只是少量的气体先溶解到液相的隔膜中,然后从该液相扩散到另一面的气相中,这部分气体称之为扩散流。

※ 为什么扩散流的方法更好：起泡点值只是一个定性的值，从开始起泡到最后的群起泡是一个比较长的过程，不能准确的定量。而测量扩散流值是一个定量值,不但能 准确的确定过滤器的完整性，而且还能反应出膜的孔隙率、流量和有效过滤面积等方面的问题，这也就是为什么现在国外厂家都用扩散流法测试完整性的原因。

※ 水侵入法测试原理：水侵入法专用于疏水性滤芯的测试，疏水性膜抗拒水，孔径越小，把水挤入疏水膜中需要的压力越大。所以在一定的压力下，测量挤入滤膜中的水流量来判断滤芯的孔径。

过滤器维护及保养方法
