止回阀

止回阀是用来防止管道或设备中介质倒流的一种阀厂。它利用流体的动能而开启。在供热系统中，止回阀常安装在泵的出口、以及其它不允许流体反向流动的地方。选择合适 的止回阀型式对进行水锤防护有很大的影响，例如泵站中大量的水锤事故是与泵出口装设 的止回问有关的。

事故停泵后水流通过京开始倒流，在倒泄水流的作用下，止回阀迅速关 闭，如果止回阀由于故障或支座摩阻及其惯性的影响，止回阀有可能滞后于开始倒流的时间，即在倒流量增至一定值，甚至在最大倒流量的瞬间迅速关闭，则能在止回阀处产生非 常大的压力。止回阀阀瓣在流速为零时关闭完毕是关闭的最佳状态，要在流速为零时完成 阀瓣关闭是不太可能的。一般认为，只要在零流量附近关闭完毕就是正常的。

在热水供热系统中，为了减小事故停泵水锤，可以在循环水泵的压水管和吸水管之间 设置一带止回阀的泄压旁通管。在循环水泵运行时，由于水泵出水侧水压高于吸水侧的水 压，止回阀呈关闭状态。当突然停泵的瞬间，泵出水侧压力急剧降低，而吸水侧压力则大 幅度增高，在此压差作用下，循环水泵吸水侧管路中的水即推开止回阀至泵出水侧的管网 系统，从而降低了吸水侧管网中压力增高的幅度；减少和防止了水锤的危害。装置在泄压 旁通管上的止回阀应选用阻力较小、开启灵活的产品。泄压旁通管的管径越大对减小水锤 越有力，可以根据规定的压力界限，通过瞬变计算，确定经济的管径。

止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。

止回阀这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
其中止回阀就属于这种类型的阀门，它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构，还有一个像门一样的阀瓣自由地靠在倾斜的阀座表面上。为了确保阀瓣每次都能到达阀座面的合适位置，阀瓣设计在铰链机构，以便阀瓣具有足够有旋启空间，并使阀瓣真正的、全面的与阀座接触。

阀瓣可以全部用金属制成，也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面，这取决于使用性能的要求。旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

止回阀分类

依重心旋转；旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线形，流动阻力比升降式止回阀小，适用于低流速、较大口径（DN50以上），其密封性能不及升降式；可以横着装，也能竖着装。

沿轴线移动；阀瓣沿着阀体垂直中心线滑动的止回阀；升降式止回阀分为卧式和立式，卧式宜装在水平管道上，立式装在垂直管道上。

阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简单，优点是造价便宜，安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；但是密封性较差。

也叫直通单向阀，口径小（6-50mm），压力高（10-32Mpa，50Mpa）广泛应用于液压系统或气密封性能试验中，适用于高压水清洗、油田与气田、化工与石化、研究与开发、大学、检测站等各种场合.

微阻缓闭止回阀用于给排水管道,安装在水泵出口，防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行.它具有阀瓣轻、开 度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。

由两个隔开的止回阀和一个液压传动的泄水阀组成。三重保险。由于止回 阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄 水阀出于关闭状态，管路正常供水。在压力异常时(即出水口端压力高于中间 腔)，既使两个止回阀都不能反向密封，安全泄水阀也能自动开启将流水泄 空，并形成空气隔断，保证上游供水卫生安全。

用于停泵时其阀瓣关闭行程很短，可达快速关闭，防止巨大水击声，形成静音效果。 该阀主要适用于给排水，消防暖通系统，可安装于水泵出水口处，以防止倒流及水锤对泵的损害。

安装在水泵水下吸管的底端的止回阀.限制水泵管内液体返回水源.阀盖上有过滤网，防止堵塞,主要应用在抽水的管路上。

阀体内腔以及阀瓣都包覆一层橡胶压力≤1.6Mpa 温度≤80℃ 用于一般腐蚀性介质

阀体内腔以及阀瓣都包覆一层四氟压力≤1.6Mpa 温度≤180℃ 用于强腐蚀性介质

止回阀按材质

1.铸铁止回阀

2.黄铜止回阀

3.不锈钢止回阀

4.碳钢止回阀

5.铸钢止回阀

6.塑料止回阀
止回阀按功能；

1.DRVZ静音式止回阀

2.DRVG静音式止回阀
止回阀(CheckValve)：是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

止回阀(CheckValve)：

一般分为升降式、旋启式、蝶式及卧式等四种类型。

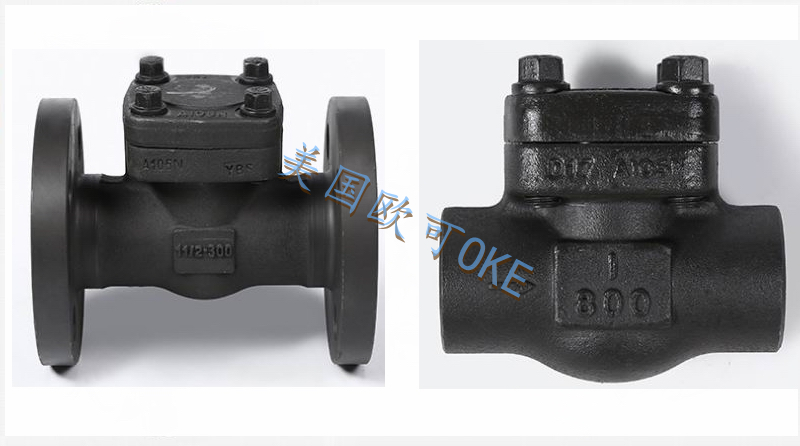

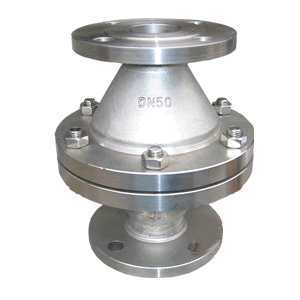

升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。升降式止回阀可直通式和立式两种。直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。

旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启 式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回 阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。蝶式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。隔膜式止回阀有多种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。

3.NRVR静音式止回阀

4.SFCV橡胶瓣逆止阀

5.DDCV双瓣逆止阀

止回阀(CheckValve)：

标准旋启式止回阀烟道止回阀贯流式止回阀对夹式止回阀

缓闭止回阀立式止回阀静音止回阀止回阀价格微阻缓闭止回阀
H76型对夹式双瓣旋启式止回阀水锤压力小，阀瓣行程短、且有弹簧辅助关闭、关闭速度快
H44型法兰单瓣旋启止回阀很大，阀瓣行程长，需要较长的关闭时间

卧式止回阀
H76型的水锤压力只有H44型的1/2~1/5

球型污水止回阀：

阀体采用全通道结构，具有流量大、阻力小之优点。采用圆球做阀瓣，适用于高粘度、有悬浮物的工业及生活污水管网
回阀：止回阀(One-wayvalve)：又称单向阀或逆止阀，其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。
