详细说明

TL钢制拖链

TL系列拖链的主体是由链板（优质钢板镀铬)支撑板（挤拉铝合金）轴销（合金钢）等部件组成，使电缆或橡胶管与拖链之间不产生相对运动，不产生扭曲变形，链板经镀铬处理外形效果新颖，结构合理，灵巧强度高，钢性好不变形，安装方便，使用可靠，易拆装，尤其是本产品采用了高强度耐磨材料，合金铜为轴销，提高了产品的耐磨强度，弯曲更灵活，阻力更小，降低了噪音，从而可保证长时间使用不变形，不下垂。

由于本产品外观精美，可在较大程度上增强机床设备的整体艺术美观效果，增强我国机床，机械设备在国际市场的竞争能力。

1.拖链可适应移动速度40米/分。

2.拖链在移动速度时，噪声声压级不大于68分贝。

3.拖链安全使用寿命不小于100万次（往复）

拖链的用途

适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链每节都能打开，便于安装和维修。运动时噪音低，耐磨，可高速运动。

拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

详细说明

TLG型钢制拖链系列

TLG型钢制拖链可承载数量多，重量大的电缆及油管，自由悬置（允许不用支承轮）长度大，支撑板可依顾客需要制作，使用于工作母机，移动机械等。其弯曲半径为75-600mm，链板高度为50-150mm，可任意选用。

TLG型钢板拖链其使用行程大为32米。适用于所有传动方式。可随意加长和缩短。此外，可通过改变销轴获得改变弯曲半径，

拖链的支撑板宽度为50mm至600mm，孔与孔之间的间隔量为5mm。

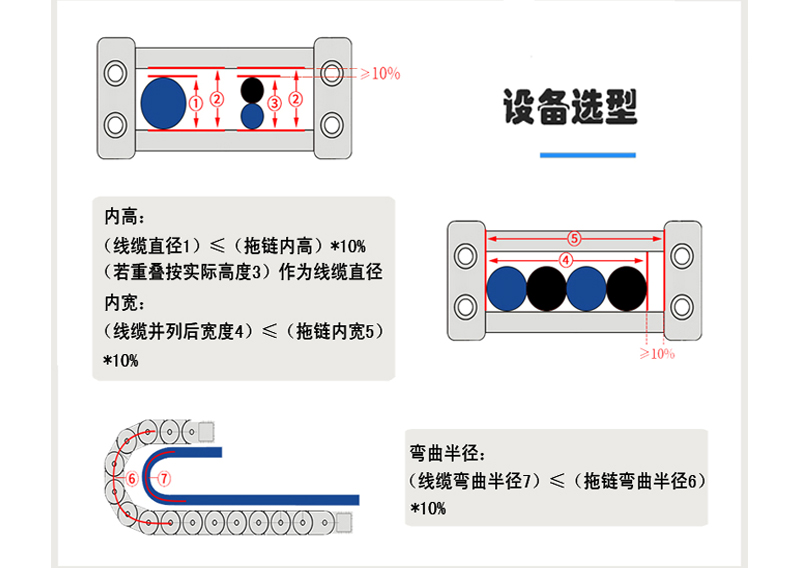

链板的高度，也就是支撑板的高度，是有电缆直径决定的，机床限度转运时，如拖链的宽度超过300mm，拖链的长度超过4m时出于稳定性原因，应考虑选择加大一号规格的拖链。

弯曲半径要根据电缆的大直径选择并应达到电缆直径的10倍。弯曲半径可根据所给表格选择50-600mm，行程小的可相应选择较小的半径。

拖链的长=1/2行程+4个弯曲半径，这只适用于当固定联结是在行程的中点时。

拖链的固定可根据机床的位置情况选择。固定角钢可放在外周或内周在拖链内或外部，一般情况联结部分在拖链内，而向外周。

详细说明

拖链的用途和特点
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链每节都能打开，便于安装和维修。运动时噪音低，耐磨，可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

拖链的结构
拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同、拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。

拖链的基本参数
材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性，高弹性，耐磨性，阻燃性。高低温时性能稳定，可以使用在室外。
抗耐性：耐油，盐并有一定的耐酸，耐碱能力。
运行速度和加速度：高速度可达5米/秒，高加速度可达5米/秒2（具体速度，加速度视运行情况而定）。

运行寿命：在正常架空使用情况下，可达500万往复运动次数在（具体寿命视运行情况而定）。

详细说明

拖链的用途和特点
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链每节都能打开，便于安装和维修。运动时噪音低，耐磨，可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

拖链的结构
拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同、拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。

拖链的基本参数
材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性，高弹性，耐磨性，阻燃性。高低温时性能稳定，可以使用在室外。
抗耐性：耐油，盐并有一定的耐酸，耐碱能力。
运行速度和加速度：高速度可达5米/秒，高加速度可达5米/秒2（具体速度，加速度视运行情况而定）。

运行寿命：在正常架空使用情况下，可达500万往复运动次数在（具体寿命视运行情况而定）。

详细说明

拖链的基本参数
材料：增强尼龙，具有高的压力和抗拉负荷，良好的韧性，高弹性，耐磨性，阻燃性。高低温时性能稳定，可以使用在室外。
抗耐性：耐油，盐并有一定的耐酸，耐碱能力。
运行速度和加速度：高速度可达5米/秒，高加速度可达5米/秒2（具体速度，加速度视运行情况而定）。
运行寿命：在正常架空使用情况下，可达500万往复运动次数在（具体寿命视运行情况而定）。

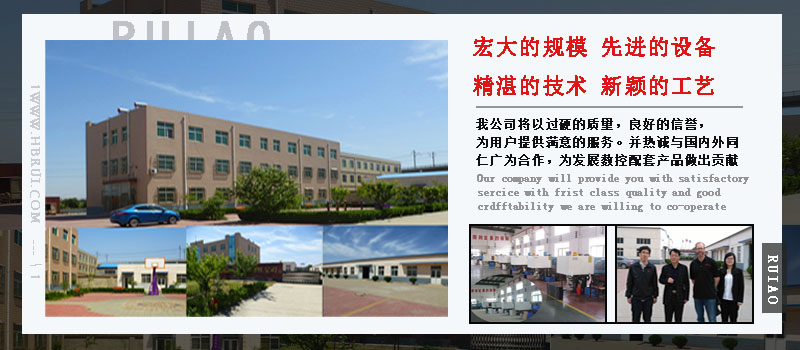

河北瑞奥机件制造有限公司致力于工业自动化产品的开发设计、生产和销售。主要产品有工程塑料拖链、钢制拖链、软管及接头、排屑输送机、机床防护罩、机床工作灯，机床调整垫铁系列产品。

详细说明

拖链的用途和特点
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链每节都能打开，便于安装和维修。运动时噪音低，耐磨，可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

拖链的结构
拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同、拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。

详细说明

拖链的用途和特点
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链每节都能打开，便于安装和维修。运动时噪音低，耐磨，可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

拖链的结构
拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。
相同系列的拖链内高、外高、节距相同、拖链内高、弯曲半径R可有不同的选择。
单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管等放入拖链内。
另可提供分隔片，将链内空间按需要分隔开。

详细说明

拖链的用途和特点
适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。
拖链每节都能打开，便于安装和维修。运动时噪音低，耐磨，可高速运动。
拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

小件货物采用韵达快递发货，大件货物采用安能发货，并与多家配货站和货车司机有紧密合作。可以发海外，有出口权。发货放心，方便。

咨询电话：13785751663

拖链的结构：

拖链外形似坦克链，由众多单元链节组成，链节之间转动自如。

相同系列的拖链内高，外高，节距相同，拖链内高，弯曲半径R可有不同的选择。

单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆，油管气管等放入拖链内。

另可提供分隔片，将链内空间按需要分隔开。
