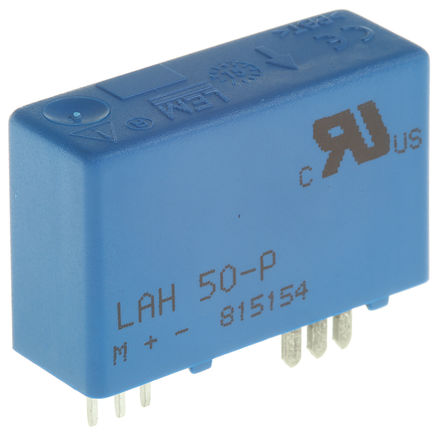

LEM 电流转换器LAH-P系列 简介
测量交流、直流和脉冲电流
可对电源和测量电路进行电隔离
主体材料塑料保护等级 UL94-V0
印刷电路板安装
这些变换器符合 EN 50178 标准
专为完整的PCB集成而设计
LEM 电流转换器LAH-P系列 特点
PCB安装设计，用于8到125 A RMS额定电流测量
2种不同紧凑型设计
5年保修
LEM 电流转换器LAH-P系列 规格
DC，AC脉冲电流测量与电隔离
双电源+/- 12至+/- 15 V
隔离测试电压：5 kV RMS / 50 Hz / 1min
电流输出
LAH 25-NP，LAH 50-P＆LAH 100-P型号（LAH 125-P型-40°C至+85°C）工作温度范围：-25°C至+ 85°C
LEM 电流转换器LAH-P系列 标准
EN 50178适用于工业应用如：
家用电器
变速驱动器
UPS的
SMPS的
空调
使用UL94-VO认可的材料
欧洲指令EMC 89/336 / EEC - CE标志
备注：
LAH 25-NP是一个多范围的模型
主导体已经集成到换能器中，用于初级和次级之间的优化耦合
要在PCB上焊接的主导体
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 电压(V) | 12→15V |
| 电流 | 0→55A |
| 货期 | 6-8周 |
| 系列 | 隔离测试电压 (kV) | RMS 额定电压-安全操作 (V) | 最大电流消耗 (mA) | 热漂移 | 线性 (%) | 工作温度范围 (°C) |
|
|
|
|
库存号 |
| LAH 25 | 5 | 600 | 10 |
0.1 mA（典型）； 0.7 mA（最大） |
<0.2 | - 25 至 +85 |
|
|
|
|
321-6286 |
| LAH 50 | 5 | 600 | 10 |
0.1 mA（典型）； 0.4 mA（最大） |
<0.15 | - 25 至 +85 |
|
|
|
|
321-6292 |
| LAH 100 | 5 | 600 | 10 |
0.1 mA（典型）； 0.5 mA（最大） |
<0.15 | - 25 至 +85 |
|
|
|
|
321-6309 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 尺寸 | 高度 (mm) | 宽度 (mm) | 深度 (mm) | 重量 (g) |
|
|
|
|
|
|
|
| LAH 25 | 21 | 33.3 | 14.93 | 20 |
|
|
|
|
|
|
|
| LAH 50 | 21 | 33.3 | 14.93 | 22 |
|
|
|
|
|
|
|
| LAH 100 | 21 | 33.3 | 14.93 | 24 |
|
|
|
|
|
|
|
