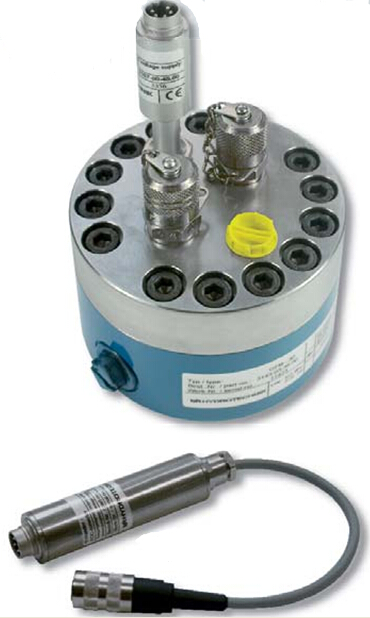

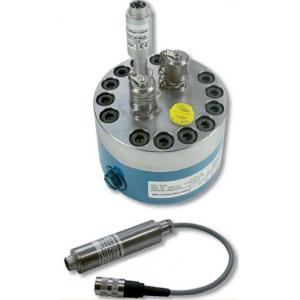

Hydrotechnik海德泰尼克 齿轮流量计GFMQG100/QG110

品 牌:Hydrotechnik 产 地:德国
询价
货 期: 6-8周 | 销 量: 10
支 付:
微信支付支付宝支付网银支付银行转账
保 障:正品保证增值税发票满额包邮会员特折
数 量:
Hydrotechnik旗舰店
QQ客服
微信咨询
描述
5.0
服务
5.0
物流
5.0
报价单
电子合同
选型资料
本产品不支持7天无理由退货
当日出货 购买数量小于库存时,可当日出货,购买数量大于库存时,请以购物车内预计出货日期为准。
订货号 齿轮几何容积(cm³) 允许工作压力(bar/MPa) 测量范围(l/min) 液压接口 输出信号 重量(g) 货期 单价(元) 数量
3143-02-35.030 ~0.191 630/63 0.05 ... 5.00 ISO 228-G1/4 频率输出 3,000g 6-8周 询价
3843-03-35.030** ~0.609 160/16 0.2 ... 30.0 ISO 228-G3/8 频率输出 1,481g 6-8周 询价
3143-03-35.030 ~0.609 630/63 0.2 ... 30.0 ISO 228-G3/8 频率输出 4,074g 6-8周 询价
3143-04-35.030 ~2.222 420/42 0.7 ... 70.0 ISO 228-G3/4 频率输出 9,000g 6-8周 询价
3143-05-35.030 ~8.750 420/42 3 ... 300 SAE法兰接口 1 1/4 频率输出 32,330g 6-8周 询价
3185-02-35.030 ~0.191 630/63 0.05 ... 5.00 ISO 228-G1/4 4 ... 20mA 3,155g 6-8周 询价
3885-03-35.030** ~0.609 160/16 0.2 ... 30.0 ISO 228-G3/8 4 ... 20mA 1,641g 6-8周 询价
3185-03-35.030 ~0.609 630/63 0.2 ... 30.0 ISO 228-G3/8 4 ... 20mA 4,186g 6-8周 询价
3185-04-35.030 ~2.222 420/42 0.7 ... 70.0 ISO 228-G3/4 4 ... 20mA 9,100g 6-8周 询价
3185-05-35.030 ~8.750 420/42 3 ... 300 SAE法兰接口 1 1/4 4 ... 20mA 32,490g 6-8周 询价
没有找到需要的型号吗?或者您可以直接询价,我们收到您的询价信息后将尽快给您报价! * 该系列产品价格都为不含税价格,满3999元免运费
  • 产品描述
  • 产品实物图
  • 选型资料
  • 售后服务
  • 产品评价(0)
Hydrotechnik海德泰尼克 齿轮流量计GFMQG100/QG110 简介

齿轮流量计,是容积式流量计的一种,用于精密的连续或间断的测量管道中液体的流量或瞬时流量。

它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

特点:

1、测量精度高、重复性好;

2、可安装在任何装置,必要时可双向测量;

3、适合粘度范围广;

4、精确流量,通过脉冲记数,可转换成任何流量单位输出;

5、适合液压液和其它矿物基油液如:柴油、机油、动物性油、胶体、松节油、树脂、蜡质等物质;

6、最大工作压力可达63Mpa;

7、最大测量范围可达1:200;

8、具有压力及温度检测点。


HYDROTECHNIK海德泰尼克 齿轮流量计GFMQG100/QG110 参数
测量原理     体积排出量
粘度范围     5...500mm /s
介质温度     -20...+100 °C(短时可达+120℃)
环境温度     -20 ... +85 °C
存储温度     -10 ... +70 °C
输出信号     频率(0...10KHZ)/ 4 ... 20 mA
供电电压     12 ... 24 VDC
电气连接     5针插座, M16 x 0.75
防护类型     (EN 60529 / IEC 529) IP 40
传感头拧紧扭矩     <0.5 Nm
默认校准粘度     30 mm²/s (cSt),可订制
齿轮流量计GFM外壳材料     1.4305
中心和底部材料     0.7060
密封材料     氟橡胶
齿轮材料     1.7131

合适测量电缆     MK 01


HYDROTECHNIK海德泰尼克 齿轮流量计GFMQG100/QG110 应用

齿轮流量计广泛应用于石油、石化、天然气、化工、造纸、汽车、食品等行业,齿轮流量计还用于测量小管径的微小流量的计量。


HYDROTECHNIK海德泰尼克 齿轮流量计GFMQG100/QG110 原理

液流推动安装在球形轴承轴上的齿轮转动,液体通过齿轮与壳体之间的空隙流过,由于每齿之间的间隙相同,齿轮流量计就是根据这一齿轮排量固定的原理来进行工作的。

由于这一原理,测量的精确度基本上不受粘度的影响。

一个非接触的磁性感应器检测齿轮的旋转,每个齿通过切割磁力线,产生一个矩形波输出,并与数显表连接配合将流量大小显示出来。
可选项:当在齿轮流量计上再安装一个磁性感应器,则可测得双向脉冲,这样就可以测得液体流向的变化。
