无销/空连接
节距小,可降低噪音,使运行畅顺
滑行滑行表面非常大
内部增加
内部限位块
KMA接头在所有端面都有安装孔
借助模块化设计,可缩短货延长
可提供去应力分割片 E6.29.02Z接头
IGUS易格斯 E6拖链E6.29系列 应用
E6.29.01 带孔分隔片,散件、E6.29.01.R 锁紧竖隔片,散件、E6.29.02 竖隔片,散件、E6.29.02.Z 去应力横杆,散件、E6.29.03 侧边横隔片支架,散件
E6.29系列适合以下应用类型:
垂直: 悬挂应用≤ 30米,竖直应用≤ 2米
水平: 架空应用≤ 1.75米,特别条件下可用于滑动应用,请联系我们
圆周运动: 旋转应用在一定条件下可行——请联系我们。
E6.29系列适用场合
当您需要极静音、低振动、29毫米(拖管28毫米)内高的拖链时
适用于极高速和高加速度应用
内部宽度达140毫米
适用于架空长度最高为1,75米和填充重量最大为3,6千克/米
适合高推拉力
用于小弯取半径
适合最小磨损,如无尘室中
IGUS易格斯 E6拖链E6.29系列 规格
内宽Bi [mm]: 30
弯曲半径R [mm]: 55
行距S [mm]:1000
固定端dM [mm]: 0
拖链长度** [mm]: 726
链节数量 : 33
外宽Ba [mm]: 46
H* [mm]: 180
D [mm]: 108
K [mm]: 220
Hi [mm]: 29
Ha [mm]: 35
每链节重量 [g]: -
重量 [kg/m]: 0.73
所要求的间隙高度是 HF=H+40毫米(在2千克/米的附加载荷下),这适用于所有类型的应用

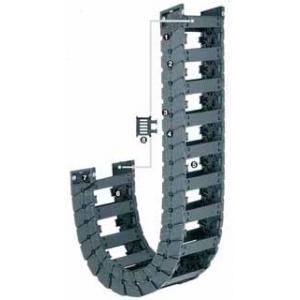

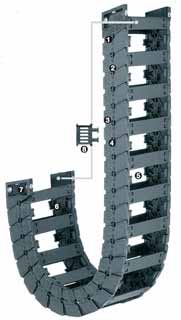

IGUS易格斯 E6拖链E6.29系列 技术
1. 无针孔连接,几乎无磨损
2. 小节距实现静音平稳的运转
3. 非常大的滑动面
4. 通过模块化结构,可根据需要缩短或延长
5. 大内部高度
6. 内置止动器
7. 有“万能”紧固方法的KMA安装架(通过单独的拖链束带板实现去应力)
8. 去应力分隔片E6.29.02.Z用在第一个或最后一个链节上
