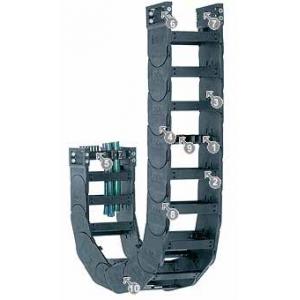

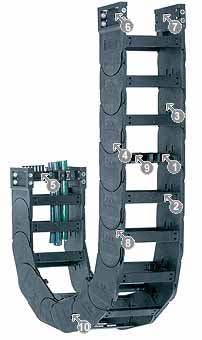

IGUS易格斯 轻型拖链14240系列 14240.01.300 简介
1. 拖链横杆可在两侧拆除
2. 宽塑料横杆——保护电缆
3. 优化的内外尺寸比
4. 侧向使用的滑动面
5. 去应力元件可集成到安装架中
6. 可选用固定或旋转的安装架
7. KMA安装架可“全能”安装
8. “企口接合”设计确保更高的稳定性
9. 多种形式的内部分隔
10. 还可选用反向弯曲半径或两侧（RBR型）！
IGUS易格斯 轻型拖链14240系列 14240.01.300 应用
14240系列适合以下应用类型：
垂直：悬挂应用≤ 80米，竖直应用≤ 6米
水平：架空应用≤ 4米，滑动应用≤ 150米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
14240系列适用场合：
当坚固性可以因减轻重量和降低成本而下降时
如果需要62毫米内高的拖链/拖管
如果内高必须达400毫米
适用于架空长度最高为4,0米和填充重量最大为40千克/米
行程可达150 m
还适合侧面、直立和悬挂应用
IGUS易格斯 轻型拖链14240系列 14240.01.300 规格
内宽Bi [mm]: 50
弯曲半径R [mm]: 135
行距S [mm]:1000
拖链长度** [mm]: 1183
链节数量 : 13
外宽Ba [mm]: 76
H* [mm]: 354
D [mm]: 314
K [mm]: 610
ΔCL [mm]: 124
H2 [mm]: 266
D2 : 390
K2 [mm]: 728
Hi [mm]: 62
Ha [mm]: 84
每链节重量 [g]: 0.216
重量 [kg/m]: 2.37
所要求的间隙高度是 HF=H+50毫米（在2千克/米的附加载荷下）,这适用于所有类型的应用
IGUS易格斯 轻型拖链14240系列 14240.01.300 技术
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 120
最大滑行速度 [m/s] 10
最大滑行速度 [m/s²] 50
最大速度FLG [m/s] 20
最大速度FLG [m/s²] 200
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
建议用于架空滑行应用
适合狭小的装配尺寸
选配——集成的C型面去应力元件以及Chainfix电缆夹或拖链束带
耐腐蚀
可选配圆形紧固件的通用装配
