相关产品

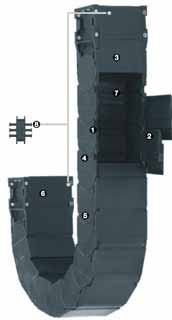

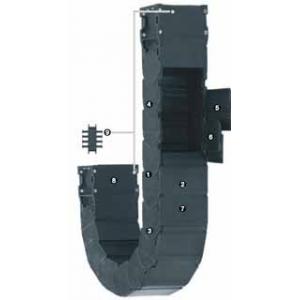

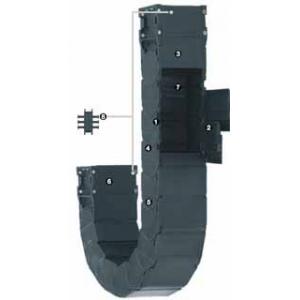

1. 盖子可沿内径和外径翻开
2. 侧面螺栓，有盖的针/孔连接
3. 有效防碎屑，甚至防热碎屑
4. 双止动器系统，适合长架空距离
5. 横向滑动面，适合侧面安装的运转
6. 有“万能”紧固方法的通用KMA安装架
7. 良好的内外尺寸比
8. 去应力分隔片——集成去应力齿的分隔片，用在第一个或最后一个链节上
IGUS易格斯 E2托管R158系列 应用
R158系列适合以下应用类型：
垂直：悬挂应用，竖直应用
水平：架空应用≤ 2,25米
圆周运动：可用于旋转应用，可能要求改装（旋转角度超过180°往往要求机加工改装）
适用使用"拖管E2 "R158系列的场合
当您需要40毫米内高的防碎屑拖管时
如果内高必须达200毫米
适用于架空长度最高为2,25米和填充重量最大为8,0千克/米
当您需要可从内部或外部扣开的低成本拖管时
当您需要可正面安装时
用于小弯取半径
IGUS易格斯 E2托管R158系列 规格
内宽Bi [mm]: 40
弯曲半径R [mm]: 100
行距S [mm]: 1000
固定端dM [mm]: 0
拖链长度** [mm]: 920
链节数量 : 20
外宽Ba [mm]: 56
H* [mm]: 250
D [mm]: 194
K [mm]: 410
Hi [mm]: 40
Ha [mm]: 50
盖板仅可拆卸
所要求的间隙高度是 HF=H+40毫米（在1千克/米的附加载荷下）,这适用于所有类型的应用
IGUS易格斯 E2托管R158系列 技术
拖链链节材料 igumid G
最小允许温度 [°C] -40
最大允许温度 [°C] 120
最大滑行速度 [m/s] 0,5
最大滑行速度 [m/s²] 5
最大速度FLG [m/s] 10
最大速度FLG [m/s²] 100
最大速度FLB [m/s] 3
最大速度FLB [m/s²] 6
拖链链节的易燃等级 VDE 0304 IIC UL94 HB
建议用于架空滑行应用
长型设计，活动式
易于安装
通用
可固定于拖管
减少安装点也适用于长行程
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 制造商型号 | 158.040.100.0* |
| 半径方向 | 铰接式,可沿着外半径方向在两侧开启 |
| Bi 内高(mm) | 40 |
| Ba 外宽(mm) | 56 |
| R 弯曲半径(mm) | 100 |
| 重量(kg/m) | ≈1.21 |
| 接头 | 15801.040.12 |
| 货期 | 6-8周 |
