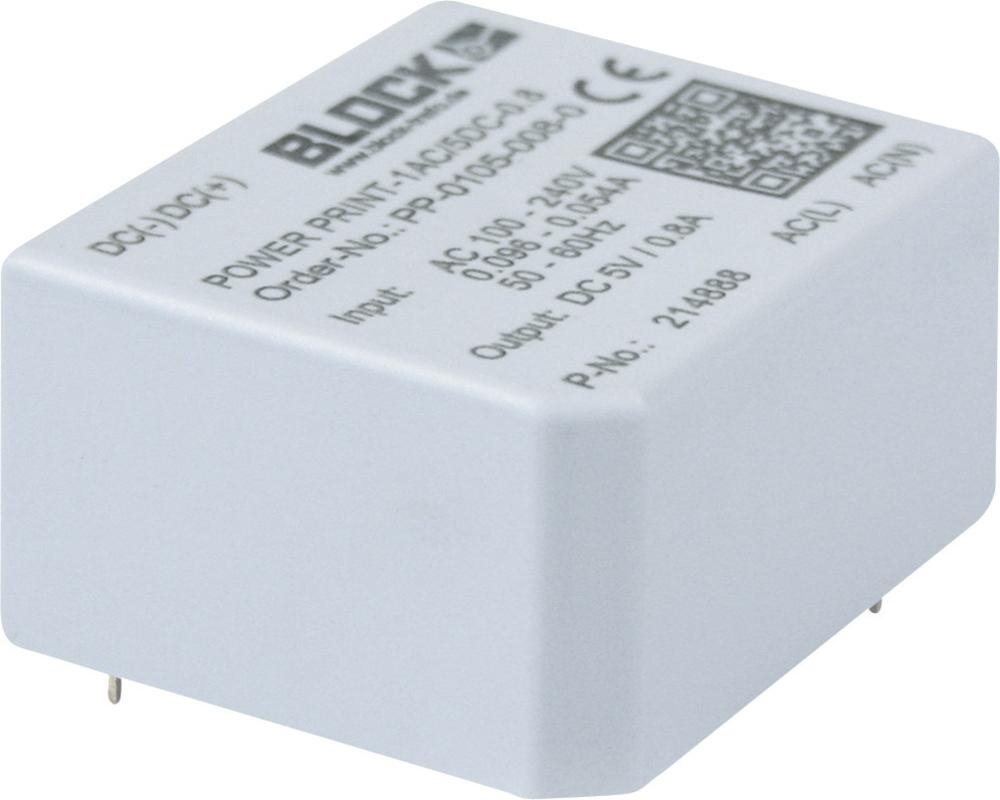

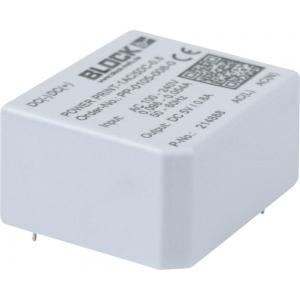

Block博力科 单相主脉冲开关电源PP-1AC 简介
常规数据
输入额定电压 100 ‑ 240 Vac防护等级 IP 00
block博力科 单相主脉冲开关电源PP-1AC 优点
稳定的输出电压
block博力科 单相主脉冲开关电源PP-1AC 应用
开关电源具有极高的有效度且空载损耗低，用于直接焊到电路板上 实现不同应用情况下安装的最大空间节省
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | PP-0105-008-0 |
| 输入电压(Vac) | 100-240Vac |
| 输出电压(Vac) | 5.0Vdc±2% |
| 输出电流(A) | 0.80A |
| 尺寸(mm)(H/W/Din mm) | 21/41/33 |
| 货期 | 6-8周 |
block博力科 单相主脉冲开关电源PP-1AC 参数
|
|
PP-0105-008-0 | PP-0109-005-0 | PP-0112-004-0 | PP-0118-003-0 | PP-0124-002-0 |
| 输入 |
|
|
|
|
|
| 输入额定电压 | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac | 100 - 240 Vac |
| 输入电压范围 | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) | 85 - 264 Vac (120 - 373 Vdc) |
| 输入电压轻载 | -3 %/Vac < 100 Vac | -3 %/Vac < 100 Vac | -3 %/Vac < 100 Vac | -3 %/Vac < 100 Vac | -3 %/Vac < 100 Vac |
| 接通时间 | 16 ms | 16 ms | 16 ms | 16 ms | 16 ms |
| 推荐主预保护装置 | 2 A (延迟) | 2 A (延迟) | 2 A (延迟) | 2 A (延迟) | 2 A (延迟) |
| 额定频率范围 | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz | 44 Hz - 66 Hz / 0 Hz |
| 功率系数 | 0,45 | 0,45 | 0,45 | 0,45 | 0,45 |
| 输入额定电流（额定负载） | 96 mA / 54 mA (100 / 230 Vac) | 92 mA / 52 mA (100 / 230 Vac) | 92 mA / 52 mA (100 / 230 Vac) | 90 mA / 51 mA (100 / 230 Vac) | 88 mA / 51 mA (100 / 230 Vac) |
| 接通电流限制装置 | < 7,5 A | < 7,5 A | < 7,5 A | < 7,5 A | < 7,5 A |
| 电源中断桥接（额定负载） | 14 / 82 ms (100 / 230 Vac) | 14 / 83 ms (100 / 230 Vac) | 16 / 93 ms (100 / 230 Vac) | 17 / 87 ms (100 / 230 Vac) | 15 / 93 ms (100 / 230 Vac) |
| 输出 |
|
|
|
|
|
| 输出额定电压 | 5,0 Vdc ±2% | 9,0 Vdc ±2% | 12,0 Vdc ±2% | 18,0 Vdc ±2% | 24,0 Vdc ±2% |
| 损耗功率 空载/额定负载 | 83 mW / 1,65 W | 56 mW / 1,32 W | 47 mW / 1,32 W | 62 mW / 1,3 W | 57 mW / 1,2 W |
| 输出过压保护(OVP) | 典型 7,5 Vdc | 典型 15 Vdc | 典型 15 Vdc | 典型 28 Vdc | 典型 28 Vdc |
| 输出额定电流 | 0.80 A | 0.45 A | 0.34 A | 0.23 A | 0.17 A |
| 有效度 | 典型 71 % | 典型 75% | 典型 75% | 典型 76% | 典型 77% |
| 余波（额定负载） | 200 mVss (脉动+ 噪声) | 150 mVss (脉动+ 噪声) | 130 mVss (脉动+ 噪声) | 120 mVss (脉动+ 噪声) | 90 mVss (脉动+ 噪声) |
| 输出电流限制 | 典型 1,2 - 1,8 x Inenn | 典型 1,2 - 1,8 x Inenn | 典型 1,2 - 1,8 x Inenn | 典型 1,2 - 1,8 x Inenn | 典型 1,2 - 1,8 x Inenn |
| 环保 |
|
|
|
|
|
| 环境温度 | -25 °C 至 +50 °C | -25 °C 至 +50 °C | -25 °C 至 +50 °C | -25 °C 至 +50 °C | -25 °C 至 +50 °C |
| 仓库温度 | -25 °C 至 +85 °C | -25 °C 至 +85 °C | -25 °C 至 +85 °C | -25 °C 至 +85 °C | -25 °C 至 +85 °C |
| 轻载 | -3 %/K > +40 °C | -3 %/K > +40 °C | -3 %/K > +40 °C | -3 %/K > +40 °C | -3 %/K > +40 °C |
| 冷却方法 | 自然循环 | 自然循环 | 自然循环 | 自然循环 | 自然循环 |
| 安全性 和 防护等级 |
|
|
|
|
|
| 防护等级 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
| 防护等级 | II, 无 PE- 接口 | II, 无 PE- 接口 | II, 无 PE- 接口 | II, 无 PE- 接口 | II, 无 PE- 接口 |
| 电源恢复强度 最大 | 6.3 Vdc | 16 Vdc | 16 Vdc | 35 Vdc | 35 Vdc |
| 接口 和 安装 |
|
|
|
|
|
| 输入接口 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 |
| 输出接口 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 | 焊接插销适用电路板安装 |
| 安装位置 | 任意 | 任意 | 任意 | 任意 | 任意 |
| 尺寸 和 重量 |
|
|
|
|
|
| 尺寸 (B x H x T) | 要求 | 要求 | 要求 | 要求 | 要求 |
| 重量 | 0.04 kg | 0.04 kg | 0.04 kg | 0.04 kg |
|
