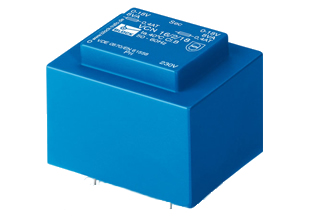

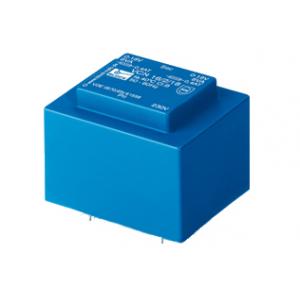

blcok博力科 PCB变压器VCN系列 优点
串联或并联也适用双输出电压
适用高环境温度
持久耐腐蚀保护，较高的绝缘值和使用
铸模树脂铸模 XtraDensiFill带来的极高
电气可靠性
线圈芯型采用双腔技术
自熄灭式铸模材料
使用壳体上尾板作为辅助固定方式
(从 28 VA起）
blcok博力科 PCB变压器VCN系列 应用
作为输入和输出端电气隔离的电源变压器。作为用于输入和输出端安全电气隔离的保护变压器。
blcok博力科 PCB变压器VCN系列 作用
作为用于匹配电压和简单电气隔离的电源变压器。作为用于输入和输出端安全电气隔离的保护变压器。 通过限制输出电压，该变压器适用于 SELV 及 PELV 的电路搭建。
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | VCN 4.5/1/6 |
| 输入电压(Vac) | 230 |
| 输出电压(Vac) | 6 |
| 功率(VA) | 4.5 |
| 尺寸(mm) | 28.1/35/41 |
| 货期 | 6-8周 |
blcok博力科 PCB变压器VCN系列 参数
|
|
VCN 4,5/1/6 | VCN 4,5/1/7,5 | VCN 4,5/1/9 | VCN 4,5/1/12 | VCN 4,5/1/15 |
| 输入 |
|
|
|
|
|
| 测量输入电压 | 230 Vac | 230 Vac | 230 Vac | 230 Vac | 230 Vac |
| 测量频率 | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz |
| 输出 |
|
|
|
|
|
| 测量输出电压 | 6.0 Vac | 7.5 Vac | 9.0 Vac | 12.0 Vac | 15.0 Vac |
| 测量功率 | 4.5 VA | 4.5 VA | 4.5 VA | 4.5 VA | 4.5 VA |
| 空载电压（ca. x 系数) | 1.53 | 1.53 | 1.53 | 1.53 | 1.53 |
| 空载损耗 (typ.) | 1.50 W | 1.50 W | 1.50 W | 1.50 W | 1.50 W |
| 有效度 | 59.0 % | 59.0 % | 59.0 % | 59.0 % | 59.0 % |
| 標準 |
|
|
|
|
|
| 分级 | 保护变压器 | 保护变压器 | 保护变压器 | 保护变压器 | 保护变压器 |
| 许可 |
|
|
|
|
|
| 许可 | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) |
| 环保 |
|
|
|
|
|
| 环境温度 最大 | 70 °C | 70 °C | 70 °C | 70 °C | 70 °C |
| 安全性 和 防护等级 |
|
|
|
|
|
| 类型 | 铸模 | 铸模 | 铸模 | 铸模 | 铸模 |
| 绝缘材料级 | B | B | B | B | B |
| 防护等级 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
| 防护等级（预备） | II | II | II | II | II |
| 防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 |
| 接口 和 安装 |
|
|
|
|
|
| 接口 | 焊接插销适用电路板 | 焊接插销适用电路板 | 焊接插销适用电路板 | 焊接插销适用电路板 | 焊接插销适用电路板 |
| 尺寸 和 重量 |
|
|
|
|
|
| 销(ø) | 0.8 mm | 0.8 mm | 0.8 mm | 0.8 mm | 0.8 mm |
| 芯类型 | EI 38/13,6 | EI 38/13,6 | EI 38/13,6 | EI 38/13,6 | EI 38/13,6 |
| 重量 | 0.13 kg | 0.13 kg | 0.13 kg | 0.13 kg |
|
VCN 4,5/1/6 VCN 4,5/1/7,5 VCN 4,5/1/9 VCN 4,5/1/12 VCN 4,5/1/15 VCN 4,5/1/18 VCN 4,5/1/24 VCN 4,5/2/6
VCN 4,5/2/7,5 VCN 4,5/2/9 VCN 4,5/2/12 VCN 4,5/2/15 VCN 4,5/2/18 VCN 6/1/6 VCN 6/1/7,5 VCN 6/1/9
VCN 6/1/12 VCN 6/1/15 VCN 6/1/18 VCN 6/1/24 VCN 6/2/6 VCN 6/2/7,5 VCN 6/2/9 VCN 6/2/12 VCN 6/2/15
VCN 6/2/18 VCN 6,5/1/6 VCN 6,5/1/7,5 VCN 6,5/1/9 VCN 6,5/1/12 VCN 6,5/1/15 VCN 6,5/1/18 VCN 6,5/1/24
VCN 6,5/2/6 VCN 6,5/2/7,5 VCN 6,5/2/9 VCN 6,5/2/12 VCN 6,5/2/15 VCN 6,5/2/18 VCN 10/1/6 VCN 10/1/7,5
VCN 10/1/9 VCN 10/1/12 VCN 10/1/15 VCN 10/1/18 VCN 10/1/24 VCN 10/2/6 VCN 10/2/7,5 VCN 10/2/9
VCN 10/2/12 VCN 10/2/15 VCN 10/2/18 VCN 12/1/6 VCN 12/1/7,5 VCN 12/1/9 VCN 12/1/12 VCN 12/1/15
VCN 12/1/18 VCN 12/1/24 VCN 12/2/6 VCN 12/2/7,5 VCN 12/2/9 VCN 12/2/12 VCN 12/2/15 VCN 12/2/18
VCN 16/1/6 VCN 16/1/7,5 VCN 16/1/9 VCN 16/1/12 VCN 16/1/15 VCN 16/1/18 VCN 16/1/24 VCN 16/2/6
VCN 16/2/7,5 VCN 16/2/9 VCN 16/2/12 VCN 16/2/15 VCN 16/2/18 VCN 20/1/6 VCN 20/1/7,5 VCN 20/1/9
VCN 20/1/12 VCN 20/1/15 VCN 20/1/18 VCN 20/1/24 VCN 20/2/6 VCN 20/2/7,5 VCN 20/2/9 VCN 20/2/12
VCN 20/2/15 VCN 20/2/18 VCN 22/1/6 VCN 22/1/7,5 VCN 22/1/9 VCN 22/1/12 VCN 22/1/15 VCN 22/1/18
VCN 22/1/24 VCN 22/2/6 VCN 22/2/7,5 VCN 22/2/9 VCN 22/2/12 VCN 22/2/15 VCN 22/2/18 VCN 28/1/6
VCN 28/1/7,5 VCN 28/1/9 VCN 28/1/12 VCN 28/1/15 VCN 28/1/18 VCN 28/1/24 VCN 28/2/6 VCN 28/2/7,5
VCN 28/2/9 VCN 28/2/12 VCN 28/2/15 VCN 28/2/18 VCN 30/1/6 VCN 30/1/7,5 VCN 30/1/9 VCN 30/1/12
VCN 30/1/15 VCN 30/1/18 VCN 30/1/24 VCN 30/2/6 VCN 30/2/7,5 VCN 30/2/9 VCN 30/2/12 VCN 30/2/15
VCN 30/2/18 VCN 33/1/6 VCN 33/1/7,5 VCN 33/1/9 VCN 33/1/12 VCN 33/1/15 VCN 33/1/18 VCN 33/1/24
VCN 33/2/6 VCN 33/2/7,5 VCN 33/2/9 VCN 33/2/12 VCN 33/2/15 VCN 33/2/18 VCN 44/1/6 VCN 44/1/7,5
VCN 44/1/9 VCN 44/1/12 VCN 44/1/15 VCN 44/1/18 VCN 44/1/24 VCN 44/2/6 VCN 44/2/7,5 VCN 44/2/9
VCN 44/2/12 VCN 44/2/15 VCN 44/2/18 VCN 50/1/6 VCN 50/1/7,5 VCN 50/1/9 VCN 50/1/12 VCN 50/1/15 VCN 50/1/18 VCN 50/1/24 VCN 50/2/6 VCN 50/2/7,5 VCN 50/2/9 VCN 50/2/12 VCN 50/2/15 VCN 50/2/18
VCN-A 10/1/6 VCN-A 10/1/7,5 VCN-A 10/1/9 VCN-A 10/1/12 VCN-A 10/1/15 VCN-A 10/1/18 VCN-A 10/1/24
VCN-A 10/2/6 VCN-A 10/2/7,5 VCN-A 10/2/9 VCN-A 10/2/12 VCN-A 10/2/15 VCN-A 10/2/18
