常规数据
测量输入电压 230 ‑ 690 Vac防护等级 IP 00

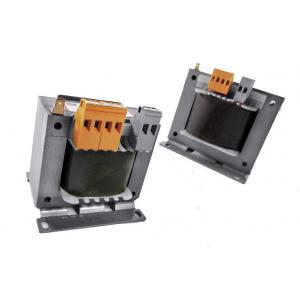

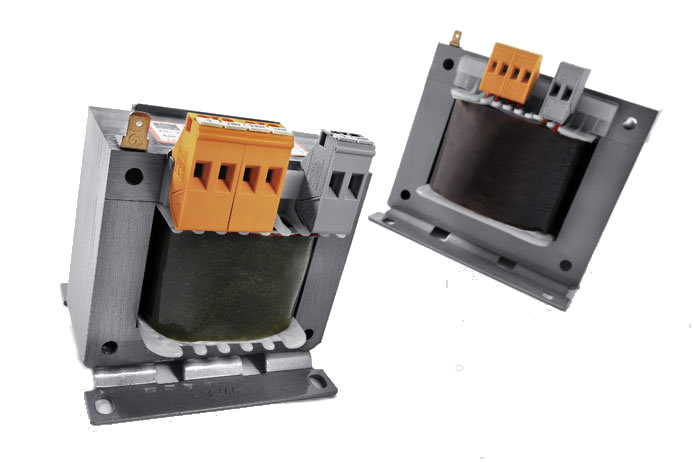

block博力科 控制和保护及隔离变压器ST系列 应用
作为用于输入和输出端电气隔离的控制变压器。 通过设计使得该变压器适用于符合 VDE 0113 要求控制装置的电源供给。
作为用于输入和输出端安全电气隔离的隔离变压器。 该变压器适用于符合 VDE 0100 要求的保护隔离装置保护措施的建设。
作为用于输入和输出端安全电气隔离的保护变压器。 通过限制输出电压，该变压器适用于 SELV 及 PELV 的电路搭建。
验收说明
客户收到货物时，请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识，请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明：内件损坏,本人拒收字样,由物流公司再返回；如产品不符，您可拒收。如外包装有明显损坏迹象（拍下包装）,您也可以拒收该货品,并及时通知我们，我们会处理并承担由此而产生的运输费用； 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏，恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的，所以都是由厂家提供售后服务，保质期的时间一般为半年到一年不等，具体保质期都是依据原厂提供的为准。如果发生质量问题，界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装（特别要求除外）；保质期内可修可换；供货的同时一般同时提供厂家的原始说明书，使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题，参阅验收说明。在此过程中我们只对我们提供的服务负责；由于返修是进出口免增值税进出关，所以流程较正常清关流程复杂，时间较正常清关流程长；具体时间无法准确预测。此过程中产生的费用（国内运费，国际运费，四次海关清关招待费，厂家维修费）先由德普瑞垫付，在国外厂家维修好之后，我们依据责任归属，付清相关费用，商城安排发货。
| 规格参数 | |
|---|---|
| 订货号 | ST 63/4/23 |
| 输入电压(Vac) | 400 |
| 输出电压(Vac) | 230 |
| 功率(VA) | 63 |
| 尺寸(mm) | 89/78/60 |
| 货期 | 6-8周 |
block博力科 控制和保护及隔离变压器ST系列 参数
|
|
ST 20/11/24 | ST 20/11/11 | ST 20/11/23 | ST 20/23/12 | ST 20/23/24 | ST 20/23/23 |
| 输入 |
|
|
|
|
|
|
| 测量输入电压 | 115 Vac | 115 Vac | 115 Vac | 230 Vac | 230 Vac | 230 Vac |
| 输入分路 | ±5 % | ±5 % | ±5 % | ±5 % | ±5 % | ±5 % |
| 测量频率 | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz |
| 输出 |
|
|
|
|
|
|
| 测量输出电压 | 24 Vac | 115 Vac | 230 Vac | 12 Vac | 24 Vac | 230 Vac |
| 测量功率 VDE (DB cos phi=1) | 20 VA | 20 VA | 20 VA | 20 VA | 20 VA | 20 VA |
| 测量功率 VDE (KB cos phi=0.5) | 42 VA | 42 VA | 42 VA | 42 VA | 42 VA | 42 VA |
| 空载电压（ca. x 系数) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
| 有效度 | 81.0 % | 81.0 % | 81.0 % | 81.0 % | 81.0 % | 81.0 % |
| 標準 |
|
|
|
|
|
|
| 分级 | 保护变压器 | 隔离变压器 | 隔离变压器 | 保护变压器 | 保护变压器 | 隔离变压器 |
| 许可 |
|
|
|
|
|
|
| 许可 | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) | cURus, ENEC 10 (VDE) |
| 环保 |
|
|
|
|
|
|
| 环境温度 最大 | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C |
| 冷却方法 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 |
| 安全性 和 防护等级 |
|
|
|
|
|
|
| 类型 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 |
| 绝缘材料级 | VDE=B, UL=class 105 | VDE=B, UL=class 105 | VDE=B, UL=class 105 | VDE=B, UL=class 105 | VDE=B, UL=class 105 | VDE=B, UL=class 105 |
| 防护等级 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
| 防护等级（预备） | I | I | I | I | I | I |
| 防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 |
| PRI |
|
|
|
|
|
|
| 设置范围 | 0,16 ‑ 0,25 A | 0,16 ‑ 0,25 A | 0,16 ‑ 0,25 A | 0,10 ‑ 0,16 A | 0,10 ‑ 0,16 A | 0,10 ‑ 0,16 A |
| 设置值 | 0.23 A | 0.23 A | 0.23 A | 0.11 A | 0.11 A | 0.11 A |
| 接口 和 安装 |
|
|
|
|
|
|
| 接口 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 | 螺栓端子 |
| 固定方式 | 支撑板 | 支撑板 | 支撑板 | 支撑板 | 支撑板 | 支撑板 |
| 固定螺栓 | M4 | M4 | M4 | M4 | M4 | M4 |
| 尺寸 和 重量 |
|
|
|
|
|
|
| 重量 | 0.70 kg | 0.70 kg | 0.70 kg | 0.70 kg | 0.70 kg | 0.70 kg |
block博力科 控制和保护及隔离变压器ST系列 相关型号
ST 20/11/24 ST 20/11/11 ST 20/11/23 ST 20/23/12 ST 20/23/24 ST 20/23/23 ST 20/4/23
ST 63/11/24 ST 63/11/11 ST 63/11/23 ST 63/23/12 ST 63/23/24 ST 63/23/23 ST 63/4/24
ST 63/4/42 ST 63/4/23 ST 63/44/23 ST 63/69/23 ST 100/11/24 ST 100/11/11 ST 100/11/23
ST 100/23/12 ST 100/23/24 ST 100/23/23 ST 100/4/24 ST 100/4/23 ST 100/69/23 ST 130/11/24
ST 130/11/11 ST 130/11/23 ST 130/23/24 ST 130/23/11 ST 130/4/23 ST 130/69/23 ST 160/11/24
ST 160/11/11 ST 160/11/23 ST 160/23/24 ST 160/23/23 ST 160/4/24 ST 160/4/23 ST 160/69/23
ST 250/11/11 ST 250/11/24 ST 250/11/23 ST 250/23/12 ST 250/23/24 ST 250/23/42 ST 250/23/23
ST 250/4/23 ST 250/44/23 ST 250/69/23 ST 320/11/24 ST 320/11/11 ST 320/11/23 n/a ST 320/23/23
ST 320/4/23 ST 320/69/23 ST 400/11/24 ST 400/11/11 ST 400/11/23 n/a ST 400/23/23 ST 400/4/24
ST 400/4/23 ST 400/69/23 ST 500/11/11 ST 500/11/23 ST 500/23/23 ST 500/4/23 ST 500/44/23
ST 500/69/23 ST 630/11/11 ST 630/11/23 ST 630/4/23 ST 630/69/23 ST 800/11/11 ST 800/11/23
ST 800/23/23 ST 800/4/23 ST 800/44/23 ST 800/69/23 ST 1000/11/11 ST 1000/11/23 ST 1000/23/23
ST 1000/4/23 ST 1000/44/23 ST 1000/5/23 ST 1000/69/23 ST 1600/4/23 ST 1600/69/23 ST 2000/4/23
ST 2000/69/23 ST 2500/4/23 ST 2500/69/23
