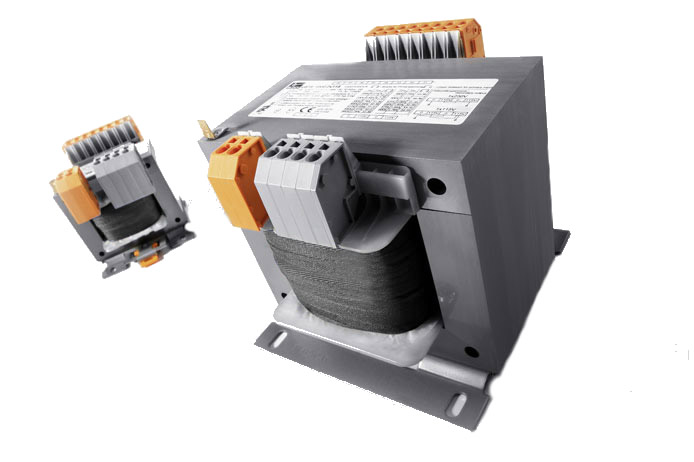

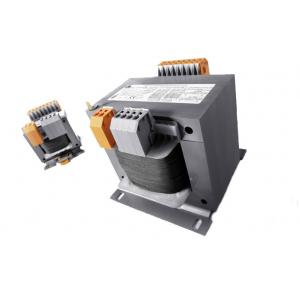

Block博力科 通用控制和保护及隔离变压器USTE系列 常规数据
常规数据
测量输入电压 208 ‑ 600 Vac防护等级 IP 00
block博力科 通用控制和保护及隔离变压器USTE系列 应用
作为用于输入和输出端电气隔离的控制变压器。 通过设计使得该变压器适用于符合 VDE 0113 要求控制装置的电源供给。
作为用于输入和输出端安全电气隔离的隔离变压器。 该变压器适用于符合 VDE 0100 要求的保护隔离装置保护措施的建设。
作为用于输入和输出端安全电气隔离的保护变压器。 通过限制输出电压,该变压器适用于 SELV 及 PELV 的电路搭建。
验收说明
客户收到货物时,请收货人务必在配送工作人员面前当场确认收到的货物无破损、封箱带未开启的情况下签收。如货物外箱贴有易碎标识,请务必当场开箱检查箱内 货物是否有破损。如有损坏,可直接在签收单上注明:内件损坏,本人拒收字样,由物流公司再返回;如产品不符,您可拒收。如外包装有明显损坏迹象(拍下包装),您也可以拒收该货品,并及时通知我们,我们会处理并承担由此而产生的运输费用; 如您签收有明显损坏迹象的外包装后再投诉货物有误或有损坏,恕我们不能受理。
质保说明
德普瑞工业商城所售商品为国外原厂家生产的,所以都是由厂家提供售后服务,保质期的时间一般为半年到一年不等,具体保质期都是依据原厂提供的为准。如果发生质量问题,界定归属的最终权力属于原厂家。德普瑞工业商城一般不提供现场安装(特别要求除外);保质期内可修可换;供货的同时一般同时提供厂家的原始说明书,使用手册等。
返修服务说明
由于返修所需要承担责任的界定和所产生费用的支付问题,参阅验收说明。在此过程中我们只对我们提供的服务负责;由于返修是进出口免增值税进出关,所以流程较正常清关流程复杂,时间较正常清关流程长;具体时间无法准确预测。此过程中产生的费用(国内运费,国际运费,四次海关清关招待费,厂家维修费)先由德普瑞垫付,在国外厂家维修好之后,我们依据责任归属,付清相关费用,商城安排发货。
规格参数 | |
---|---|
订货号 | USTE 100/2×12 |
输入电压(Vac) | 208-600 |
输出电压(Vac) | 2×12 |
功率(VA) | 100 |
尺寸(mm) | 96/84/85 |
货期 | 6-8周 |
|
USTE 100/2x12 | USTE 100/2x115 | USTE 250/2x12 | USTE 250/2x115 | USTE 400/2x12 | USTE 400/2x115 |
输入 |
|
|
|
|
|
|
测量输入电压 | 208 Vac/230 Vac/380 Vac 400 Vac/415 Vac/440 Vac 460 Vac/480 Vac/500 Vac 525 Vac/550 Vac/575 Vac 600 Vac | 208 Vac/230 Vac/380 Vac 400 Vac/415 Vac/440 Vac 460 Vac/480 Vac/500 Vac 525 Vac/550 Vac/575 Vac 600 Vac | 208 Vac/230 Vac/380 Vac 400 Vac/415 Vac/440 Vac 460 Vac/480 Vac/500 Vac 525 Vac/550 Vac/575 Vac 600 Vac | 208 Vac/230 Vac/380 Vac 400 Vac/415 Vac/440 Vac 460 Vac/480 Vac/500 Vac 525 Vac/550 Vac/575 Vac 600 Vac | 208 Vac/230 Vac/380 Vac 400 Vac/415 Vac/440 Vac 460 Vac/480 Vac/500 Vac 525 Vac/550 Vac/575 Vac 600 Vac | 208 Vac/230 Vac/380 Vac 400 Vac/415 Vac/440 Vac 460 Vac/480 Vac/500 Vac 525 Vac/550 Vac/575 Vac 600 Vac |
测量频率 | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz | 50 - 60 Hz |
输出 |
|
|
|
|
|
|
测量输出电压 | 2 x 12 Vac | 2 x 115 Vac | 2 x 12 Vac | 2 x 115 Vac | 2 x 12 Vac | 2 x 115 Vac |
测量功率 VDE (DB cos phi=1) | 100 VA | 100 VA | 250 VA | 250 VA | 400 VA | 400 VA |
测量功率 VDE (KB cos phi=0.5) | 310 VA | 310 VA | 850 VA | 850 VA | 1440 VA | 1440 VA |
空载电压(ca. x 系数) | 1.07 | 1.07 | 1.07 | 1.07 | 1.05 | 1.05 |
有效度 | 87.0 % | 87.0 % | 90.0 % | 90.0 % | 92.0 % | 92.0 % |
標準 |
|
|
|
|
|
|
分级 | 控制和保护变压器 | 控制和隔离变压器 | 控制和保护变压器 | 控制和隔离变压器 | 控制和保护变压器 | 控制和隔离变压器 |
许可 |
|
|
|
|
|
|
许可 | cURus | cURus | cURus | cURus | cURus | cURus |
环保 |
|
|
|
|
|
|
环境温度 最大 | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C | 40 °C |
冷却方法 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 | 自然冷却 |
安全性 和 防护等级 |
|
|
|
|
|
|
类型 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 | 开放式 |
绝缘材料级 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 | VDE=B, UL=class 130 |
防护等级 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 | IP 00 |
防护等级(预备) | I | I | I | I | I | I |
防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 | 非防短路 |
PRI |
|
|
|
|
|
|
设置范围 208 ‑ 230 Vac | 0,63 ‑ 1,00 A | 0,63 ‑ 1,00 A | 1,00 ‑ 1,60 A | 1,00 ‑ 1,60 A | 1,60 ‑ 2,50 A | 1,60 ‑ 2,50 A |
设置值 208 ‑ 230 Vac | 0.63 A | 0.63 A | 1.30 A | 1.30 A | 2.10 A | 2.10 A |
设置范围 380 ‑ 415 Vac | 0,25 ‑ 0,40 A | 0,25 ‑ 0,40 A | 0,63 ‑ 1,00 A | 0,63 ‑ 1,00 A | 1,00 ‑ 1,60 A | 1,00 ‑ 1,60 A |
设置值 380 ‑ 415 Vac | 0.34 A | 0.34 A | 0.71 A | 0.71 A | 1.10 A | 1.10 A |
设置范围 440 +20 Vac | 0,25 ‑ 0,40 A | 0,25 ‑ 0,40 A | 0,63 ‑ 1,00 A | 0,63 ‑ 1,00 A | 1,00 ‑ 1,60 A | 1,00 ‑ 1,60 A |
设置值 440 +20 Vac | 0.31 A | 0.31 A | 0.64 A | 0.64 A | 1.00 A | 1.00 A |
设置范围 500 ‑20/+25 Vac | 0,25 ‑ 0,40 A | 0,25 ‑ 0,40 A | 0,40 ‑ 0,63 A | 0,40 ‑ 0,63 A | 0,63 ‑ 1,00 A | 0,63 ‑ 1,00 A |
设置值 500 ‑20/+25 Vac | 0.27 A | 0.27 A | 0.57 A | 0.57 A | 0.90 A | 0.90 A |
设置范围 575 ±25 Vac | 0,16 ‑ 0,25 A | 0,16 ‑ 0,25 A | 0,40 ‑ 0,63 A | 0,40 ‑ 0,63 A | 0,63 ‑ 1,00 A | 0,63 ‑ 1,00 A |
设置值 575 ±25 Vac | 0.24 A | 0.24 A | 0.50 A | 0.81 A | 0.81 A | 0.81 A |
接口 和 安装 |
|
|
|
|
|
|
固定方式 | 组合式支撑板也适用 TH‑35 轨 | 组合式支撑板也适用 TH‑35 轨 | 组合式支撑板也适用 TH‑35 轨 | 组合式支撑板也适用 TH‑35 轨 | 支撑板 | 支撑板 |
固定螺栓 | M4 | M4 | M5 | M5 | M5 | M5 |
接口 | 弹性端子, PE 6,3 x 0,8 (插) | 弹性端子, PE 6,3 x 0,8 (插) | 弹性端子, PE 6,3 x 0,8 (插) | 弹性端子, PE 6,3 x 0,8 (插) | 弹性端子, PE 6,3 x 0,8 (插) | 弹性端子, PE 6,3 x 0,8 (插) |
尺寸 和 重量 |
|
|
|
|
|
|
重量 | 2,1 kg | 2,1 kg | 3,6 kg | 3,6 kg |
|
|
block博力科 通用控制和保护及隔离变压器USTE系列 相关型号
USTE 100/2x12 USTE 100/2x115 USTE 250/2x12 USTE 250/2x115 USTE 400/2x12 USTE 400/2x115
USTE 630/2x12 USTE 630/2x115 USTE 800/2x115 USTE 1000/2x115 USTE 1200/2x115 USTE 1600/2x115
USTE 2500/2x115 USTE 3200/2x115
