换热器

是将热流体的部分热量传递给冷流体的设备，又称热交换器。在化工 生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类 即：间壁式、混合式和蓄热式。在三类换热器中，间壁式换热器应用最多。

换热器工作原理它主要是用于干燥系统中空气加热，是热风装置中的主要设备，散热器采用的热介质可以是蒸汽或热水，也可用导热油，蒸气的工作压力一般不超过0.8Mpa，热空气的温度在150℃以下。

夹套式换热器：

这种换热器是在容器外壁安装夹套制成,结构简单;但其加热面受容器壁面限制,传热系数也不高.为提高传热系数且使釜内液体受热均匀,可在釜内安装搅拌器. 当夹套中通入冷却水或无相变的加热剂时,亦可在夹套中设置螺旋隔板或其它增加湍动的措施,以提高夹套一侧的给热系数.为补充传热面的不足,也可在釜内部安 装蛇管. 夹套式换热器广泛用于反应过程的加热和冷却。

这种换热器是将金属管弯绕成各种与容器相适应的形状,并沉浸在容器内的液体中.蛇管换热器的优点是结构简单,能承受高压,可用耐腐蚀材料制造;其缺点是容器内液体湍动程度低,管外给热系数小.为提高传热系数,容器内可安装搅拌器。

喷淋式换热器：

这种换热器是将换热管成排地固定在钢架上，热流体在管内流动,冷却水 从上方喷淋装置均匀淋下,故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜,管外给热系数较沉浸式增大很多.另外,这种换热器大多放置在 空气流通之处,冷却水的蒸发亦带走一部分热量,可起到降低冷却水温度,增大传热推动力的作用.因此,和沉浸式相比,喷淋式换热器的传热效果大有改善。套管式换热器套管式换热器是由直径不同的直管制成的同心套管,并由U形弯头连接而成.在这种换热器中,一种流体走管内,另一种流体走环隙,两者皆可得到较高的流速,故 传热系数较大.另外,在套管换热器中,两种流体可为纯逆流,对数平均推动力较大。套管换热器结构简单,能承受高压,应用亦方便(可根据需要增减管段数 目). 特别是由于套管换热器同时具备传热系数大,传热推动力大及能够承受高压强的优点,在超高压生产过程(例如操作压力为3000大气压的高压聚乙烯生产过程) 中所用的换热器几乎全部是套管式。

板式换热器：

最典型的间壁式换热器,它在工业上的应用有着悠久的历史,而且至今仍在所有换热器中占据主导地位。主体结构由换热板片以及板间的胶条组成。长期在市场 占据主导地位，但是其体积大，换热效率低，更换胶条价格昂贵（胶条的更换费用大约占整个过程的1/3-1/2）.主要应用于液体-液体之间的换热，行业内 常称为水水换热，其换热效率在5000w/m2.K。　　为提高管外流体给热系数,通常在壳体内安装一定数量的横向折流档板。折流档板不仅可防止流体短 路,增加流体速度,还迫使流体按规定路径多次错流通过管束,使湍动程度大为增加。常用的档板有圆缺形和圆盘形两种,前者应用更为广泛.。　　目前，由于我 国新版GMP的推出，板式换热将逐渐退出食品，饮料，制药等卫生级别高的行业。

管壳式(又称列管式) 换热器是管壳式换热器主要有壳体、管束、管板和封头等部分组成,壳体多呈圆形,内部装有平行管束或者螺旋管，,管束两端固定于管板上。在管壳换热器内进行 换热的两种流体,一种在管内流动,其行程称为管程；一种在管外流动,其行程称为壳程。管束的壁面即为传热面。管子的型号不一，过程一般为直径16mm 20mm或者25mm三个型号，管壁厚度一般为1mm，1.5mm，2mm以及2.5mm。进口换热器，直径最低可以到8mm，壁厚仅为0.6mm。大大 提高了换热效率，今年来也在国内市场逐渐推广开来。管壳式换热器，螺旋管束设计，可以最大限度的增加湍流效果，加大换热效率。内部壳层和管层的不对称设 计，最大可以达到4.6倍。这种不对称设计，决定其在汽-水换热领域的广泛应用。最大换热效率可以达到14000w/m2.k，大大提高生产效率，节约成 本。　　同时，由于管壳式换热器多为金属结构，随着我国新版GMP的推出，不锈钢316L为主体的换热器，将成为饮料，食品，以及制药行业的必选。双管板换热器 也称P型换热器，是在管壳式换热器的两头各加一个管板，可以有效防止泄漏造成的污染。现在国产品牌较少，价格昂贵，一般在10万元以上，进口可以到几十万。符合新版GMP规定，虽价格昂贵，但决定其市场广阔。

混合式换热器：

混合式热交换器是依靠冷、热流体直接接触而进行传热的，这种传热方式避免了传热间壁及其两侧的污垢热阻，只要流体间的接触情况良好，就有较大的传热速 率。故凡允许流体相互混合的场合，都可以采用混合式热交换器，例如气体的洗涤与冷却、循环水的冷却、汽-水之间的混合加热、蒸汽的冷凝等等。它的应用遍及 化工和冶金企业、动力工程、空气调节工程以及其它许多生产部门中。

按照用途的不同，可将混合式热交换器分成以下几种不同的类型：

(1)冷却塔(或称冷水塔)在这种设备中，用自然通风或机械通风的方法，将生产中已经提高了温度的水进行冷却降温之后循环使用，以提高系统的经济效益。例如热力发电厂或核电站的循环水、合成氨生产中的冷却水等，经过水冷却塔降温之后再循环使用，这种方法在实际工程中得到了广泛的使用。

(2)气体洗涤塔(或称洗涤塔)在工业上用这种设备来洗涤气体有各种目的，例如用液体吸收气体混合物中的某些组分，除净气体中 的灰尘，气体的增湿或干燥等。但其最广泛的用途是冷却气体，而冷却所用的液体以水居多。空调工程中广泛使用的喷淋室，可以认为是它的一种特殊形式。喷淋室 不但可以像气体洗涤塔一样对空气进行冷却，而且还可对其进行加热处理。但是，它也有对水质要求高、占地面积大、水泵耗能多等缺点：所以，目前在一般建筑 中，喷淋室已不常使用或仅作为加湿设备使用。但是，在以调节湿度为主要目的的纺织厂、卷烟厂等仍大量使用!

(3)喷射式热交换器在这种设备中，使压力较高的流体由喷管喷出，形成很高的速度，低压流体被引入混合室与射流直接接触进行传热，并一同进入扩散管，在扩散管的出口达到同一压力和温度后送给用户。

(4)混合式冷凝器这种设备一般是用水与蒸汽直接接触的方法使蒸汽冷凝。

蓄热式换热器用于进行蓄热式换热的设备。内装固体填充物，用以贮蓄热量。一般用耐火砖等砌成火格子（有时用金属波形带等）。换热分两个阶段进行。第一 阶段，热气体通过火格子，将热量传给火格子而贮蓄起来。第二阶段，冷气体通过火格子，接受火格子所储蓄的热量而被加热。这两个阶段交替进行。通常用两个蓄 热器交替使用，即当热气体进入一器时，冷气体进入另一器。常用于冶金工业，如炼钢平炉的蓄热室。也用于化学工业，如煤气炉中的空气预热器或燃烧室，人造石 油厂中的蓄热式裂化炉。蓄热式换热器一般用于对介质混合要求比较低的场合。

陶瓷换热器是一种新型的列管式高温热能回收装置，主要成份为碳化硅，可以广泛用于冶金、机械、建材、化工等行业，直接回收各种工业窑炉 排放的850－1400℃高温烟气余热，以获得高温助燃空气或工艺气体。研制成的这种装置的换热元件材料系一种新型碳化硅工程陶瓷，它具有耐高温和抗热冲击的优异性能，从 1000 ℃ 风冷至室温，反复50 次以上不出现裂纹；导热系数与不锈钢等同；在氧化性和酸性介质中具有良好的耐蚀性。在结构上成功地解决了热补偿和较好地解决了气体密封问题。该装置传热效 率高，节能效果显著，用以预热助燃空气或加热某些过程的工艺气体，可节约一次能源，燃料节约率可达30 %－55%，并可强化工艺过程，显著提高生产能力。

陶瓷换热器的生产工艺与窑具的生产工艺基本相同，导热性与抗氧化性能是材料的主要应用性能。它的原理是把陶瓷换热器放置在烟道出口较近，温度较高的地 方，不需要掺冷风及高温保护，当窑炉温度1250-1450℃时，烟道出口的温度应是1000-1300℃，陶瓷换热器回收余热可达到450-750℃，将回收到的的热空气送进窑炉与燃气形成混合气进行燃烧，这样直接降低生产成本，增加经济效益。

陶瓷换热器在金属换热器的使用局限下得到了很好的发展，因为它较好地解决了耐腐蚀，耐高温等课题。它的主要优点是：导热性能好，高温强度高，抗氧化、抗热震性能好。寿命长，维修量小，性能可靠稳定，操作简便。

安装换热器的基础必须满足以使换热器不发生下沉，或使管道把过大的变形传到传热器的接管上。

基础一般分为两种：一种为砖砌的鞍形基础，换热器上没有鞍式支 座而直接放在鞍形基础上，换热器与基础不加固定，可以随着热膨胀的需要自由移动。另一种为混凝土基础，换热器通过鞍式支座由地脚螺栓将其与基础牢固的连接 起来。

基础表面概况；基础标高，平面位置，形状和主要尺寸以及预留孔是否符合实际要求； 地脚螺栓的位置是否正确，螺纹情况是否良好，螺帽和垫圈是否齐全；放置垫铁的基础表面是否平整等。  　 基础验收完毕后，在安装换热器之前在基础上放垫铁，安放垫铁处的基础表面必须铲平，使两者能很好的接触。垫铁厚度可以调整，使换热器能达到设计的水平高 度。垫铁放置后可增加换热器在基础上的稳定性，并将其重量通过垫铁均匀地传递到基础上去。垫铁可分为平垫铁、斜垫铁和开口垫铁。其中，斜垫铁必须成对使 用。地脚螺栓两侧均应有垫铁，垫铁的安装不应妨碍换热器的热膨胀。

换热器就位后需用水平仪对换热器找平，这样可使各接管都能在不受力的情况下连接管道。找平后，斜垫铁可与支座焊牢，但不得与下面的平垫铁或滑板焊死。 当两个以上重叠式换热器安装时，应在下部换热器找正完毕，并且地脚螺栓充分固定后，再安装上部换热器。可抽管束换热器安装前应抽芯检查，清扫，抽管束时应 注意保护密封面和折流板。移动和起吊管束时应将管束放置在专用的支承结构上，以避免损伤换热管。

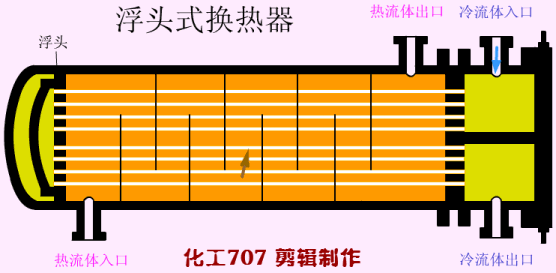

根据换热器的形式，应在换热器的两端留有足够的空间来满足条件（操作）清洗、维修的需要。浮头式换热器的固定头盖端应留有足够的空间以便能从壳体内抽出管 束，外头盖端必须也留出一米以上的位置以便装拆外头盖和浮头盖。

固定管板式换热器的两端应留出足够的空间以便能抽出和更换管子。并且，用机械法清洗管内时。两端都可以对管子进行刷洗操作。U形管式换热器的固定头 盖应留出足够的空间以便抽出管束，也可在其相对的一端留出足够的空间以便能拆卸壳体。 换热器不得在超过铭牌规定的条件下运行。应经常对管，壳程介质的温度及压降进行监督，分析换热管的泄漏和结垢情况。管壳式换热器就是利用管子使其内外的物 料进行热交换、冷却、冷凝、加热及蒸发等过程，与其他设备相比较，其余腐蚀介质接触的表面积就显得非常大，发生腐蚀穿孔结合处松弛泄漏的危险性很高，因此 对换热器的防腐蚀和防泄漏的方法也比其他设备要多加考虑，当换热器用蒸汽来加热或用水来冷却时，水中的溶解物在加热后，大部分溶解度都会有所提高，而硫酸 钙类型的物质则几乎没有变化。

冷却水经常循环使用，由于水的蒸发，使盐类浓缩，产生沉积或污垢。又因水中含有腐蚀性溶解气体及氯离子等引起设备腐蚀，腐蚀 与结垢交替进行，激化了钢材的腐蚀。因此必须经过清洗来改善换热器的性能。由于清洗的困难程度是随着垢层厚度或沉积的增加而迅速增大的，所以清洗间隔时间 不宜过长，应根据生产装置的特点，换热介质的性质，腐蚀速度及运行周期等情况定期进行检查，修理及清洗。换热器的应用广泛，日常生活中取暖用的暖气散 热片、汽轮机装置中的凝汽器和航天火箭上的油冷却器等，都是换热器。它还广泛应用于化工、石油、动力和原子能等工业部门。它的主要功能是保证工艺过程对介 质所要求的特定温度，同时也是提高能源利用率的主要设备之一。

换热器既可是一种单独的设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部 分，如氨合成塔内的热交换器。由于制造工艺和科学水平的限制，早期的换热器只能采用简单的结构，而且传热面积小、体积大和笨重，如蛇管式换热器等。随着制造工艺的发展，逐步形成一 种管壳式换热器，它不仅单位体积具有较大的传热面积，而且传热效果也较好，长期以来在工业生产中成为一种典型的换热器。
